题目

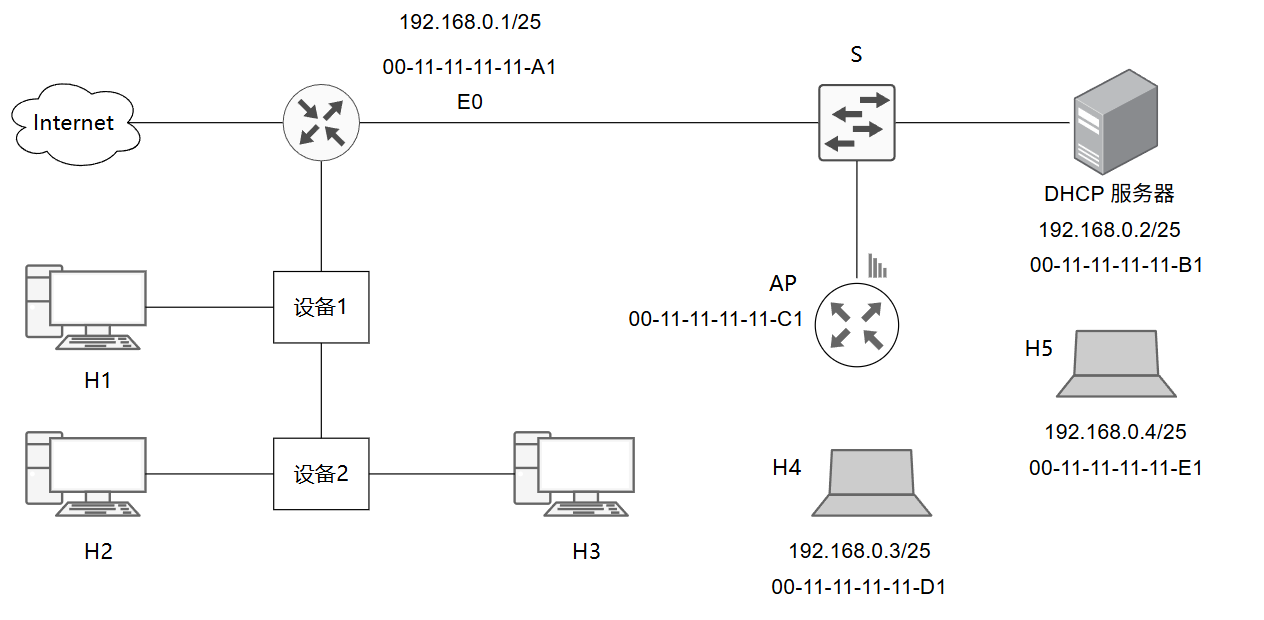

某网络拓扑如题 47 图所示，R 为路由器，S 为以太网交换机，AP 是 802.11 接入点，路由器的 E0 接口和 DHCP 服务器的 IP 地址配置如图中所示；H1 与 H2 属于同一个广播域，但不属于同一个冲突域；H2 和 H3 属于同一个冲突域；H4 和 H5 已经接入网络，并通过 DHCP 动态获取了 IP 地址。现有路由器、100BaseT 以太网交换机和 100BaseT 集线器（Hub）三类设备各若干台。

结构（文字版）：

• R（路由器）：左接 Internet（cloud），右接 S；E0 接口 IP = 192.168.0.1/25，MAC = 00-11-11-11-11-A1
• S（交换机）：上接 R 的 E0 接口；右接 DHCP 服务器（192.168.0.2/25，MAC = 00-11-11-11-11-B1）；下接 AP；左接设备 1
• 设备 1（待判断）：上接 S；下挂 H1（左侧）和设备 2（下方）
• 设备 2（待判断）：左挂 H2，右挂 H3
• AP（802.11 接入点）：MAC = 00-11-11-11-11-C1；下挂 H4（192.168.0.3/25，MAC = 00-11-11-11-11-D1）和 H5（192.168.0.4/25，MAC = 00-11-11-11-11-E1）

请回答下列问题。

(1) 设备 1 和设备 2 应该分别选择哪类设备？

(2) 若信号传播速度为 m/s，以太网最小帧长为 64 B，信号通过设备 2 时会产生额外的 1.51 μs 的时间延迟，则 H2 与 H3 之间可以相距的最远距离是多少？

(3) 在 H4 通过 DHCP 动态获取 IP 地址过程中，H4 首先发送了 DHCP 报文 M，M 是哪种 DHCP 报文？路由器 E0 接口能否收到封装 M 的以太网帧？S 向 DHCP 服务器转发的封装 M 的以太网帧的目的 MAC 地址是什么？

(4) 若 H4 向 H5 发送一个 IP 分组 P，则 H5 收到的封装 P 的 802.11 帧的地址 1、地址 2 和地址 3 分别是什么？

解析

(1) 设备 1 / 设备 2 类型判断

关键判据回顾（三类设备的隔离能力）：

设备	工作层	隔离冲突域？	隔离广播域？
路由器	网络层	✓	✓
交换机	数据链路层	✓	✗
集线器（Hub）	物理层	✗	✗

逐条对应题面条件：

• "H1 与 H2 同广播域，但不同冲突域" → 设备 1 必须隔冲突域 + 不隔广播域 → 交换机
• "H2 与 H3 同冲突域" → 设备 2 必须不隔冲突域 → 在题给三类设备中只有 集线器（Hub） 满足
• 题目给的是 100BaseT 标准 → 设备 1 = 100BaseT 以太网交换机，设备 2 = 100BaseT 集线器

不能选路由器的原因：路由器把广播域也隔了，那 H1 / H2 会变成不同广播域，违反题面条件。

(2) H2 与 H3 之间的最远距离

CSMA/CD 的核心约束：最短帧的发送时延 ≥ 信道往返传播时延（争用期 = 2 × 单程传播时延）——这样发完最短帧时仍能听到冲突。

列方程（用题给数据）：

为什么 ×2：争用期 = 2 × 单程传播时延（往返）。集线器引入的 1.51 μs 也属于"单程"延迟的一部分（信号穿过 Hub 一次就加 1.51 μs），所以也乘 2。

统一单位、求解 D：

把左边换成 bit：64 B × 8 = 512 bit，等式两边都用 bit 和 s：

左边 = = 5.12 μs。等式整理：

物理直觉：发最短帧花 5.12 μs，在这段时间内信号必须能跑到对端再跑回来——双程总时延 ≤ 5.12 μs。集线器单边吃掉 1.51 μs，单程线路只剩 (2.56 - 1.51) = 1.05 μs，对应 210 m。这也是为什么以太网"最远 200 m + 4 个集线器"的工程经验来源。

(3) DHCP 流程与广播帧

M 是哪种报文：H4 进入网络后最先发的 DHCP 报文一定是 DHCP Discover（发现报文）——目的是"我刚来，问问网内有哪台 DHCP 服务器"。

E0 能否收到：DHCP Discover 是广播帧（目的 IP = 255.255.255.255、目的 MAC = FF-FF-FF-FF-FF-FF）。S 收到广播帧会从所有非进入端口 flood，连到 S 的 R 的 E0 端口也会收到 → E0 能收到。

但 R 收到后不会进一步转发到 Internet 方向——路由器隔离广播域，DHCP 广播只在本网段有效。本题问"E0 能否收到"，答案是"能，但只是被 R 接收处理后丢弃/上交协议栈，不会出 Internet"。

S 向 DHCP 服务器转发的帧的目的 MAC：S 是二层交换机，转发广播帧时不修改帧头——只是从其他端口 flood 出去。所以 DHCP 服务器收到的帧目的 MAC 仍然是 FF-FF-FF-FF-FF-FF。

DHCP 后续报文：Discover（广播）→ Offer（服务器响应，可单播或广播）→ Request（客户端确认选用，仍广播）→ ACK（服务器确认）。前三步都用广播是因为客户端还没拿到 IP，无法单播。

(4) H5 收到的 802.11 帧的三个地址

802.11 帧的地址语义（速记表）：

字段	含义
地址 1	立即接收方（链路层目的端）
地址 2	立即发送方（链路层源端）
地址 3	下一跳（"From DS"模式下的真实源 / "To DS"模式下的真实目的）

H4 → H5 经过 AP 中转的"无线 → 无线"路径，分两段：H4 → AP（To DS 帧）和 AP → H5（From DS 帧）。题目问"H5 收到的帧"——这是 AP → H5 的 From DS 帧：

• 地址 1（链路层目的）= H5 的 MAC = 00-11-11-11-11-E1
• 地址 2（链路层源）= AP 的 MAC = 00-11-11-11-11-C1
• 地址 3（真实源）= H4 的 MAC = 00-11-11-11-11-D1

为什么 802.11 帧需要 3~4 个地址：以太网帧只需 2 个 MAC（源 + 目的），因为没有"中转节点"概念。Wi-Fi 中 AP 是必经的中转，所以增加"地址 3"表示真实端点。WDS（无线分布式系统，AP-AP 桥接）下还需要"地址 4"。

这道题如果改问"H4 发出的帧"（To DS），则三个地址变成：

• 地址 1 = AP MAC = C1
• 地址 2 = H4 MAC = D1
• 地址 3 = H5 MAC = E1
