题目

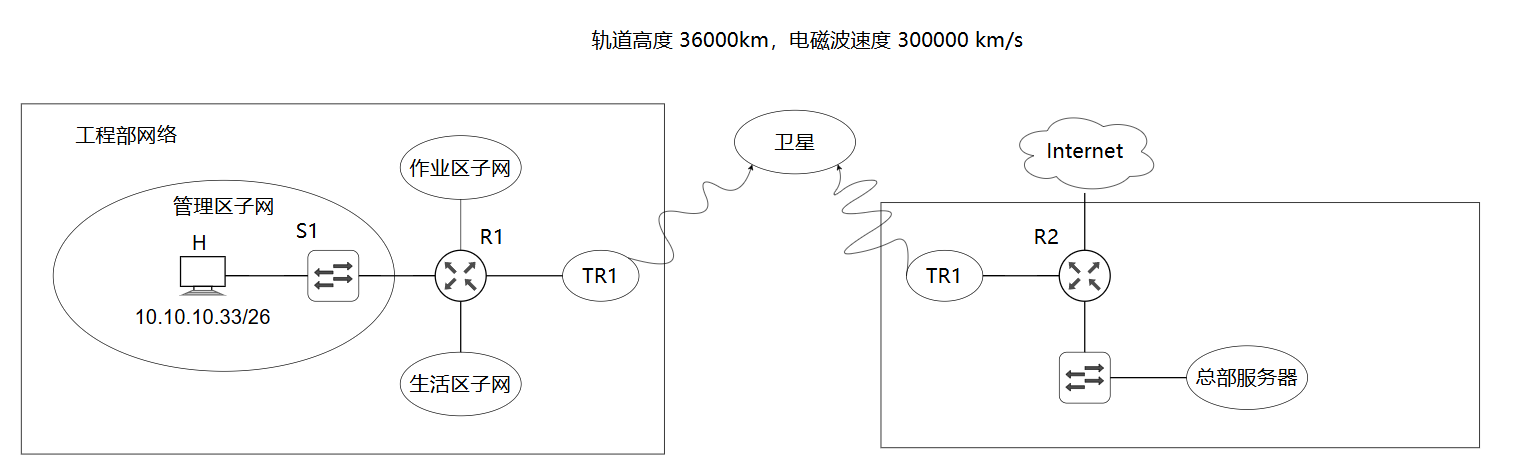

工程部分配 IP 地址空间 10.10.10.0/24，划分为 3 个子网：管理区（10.10.10.33/26）、生活区（至少 120 个可用地址）、作业区（至少 60 个可用地址）。H 通过全双工调制解调器 TR1→R1→卫星链路→R2→TR2 连接总部服务器和 Internet。卫星链路每个方向 200kbps，卫星轨道高度 36000km，电磁波传播速率 300000km/s。

(1) 忽略中继时延等开销：(a) R1 与 R2 之间卫星链路的单向传播时延？(b) H 向总部服务器传输数据的最大吞吐量？(c) H 上传 4000B 文件所需最短时间？

(2) 基于 GBN 设计 R1→R2 的单向可靠链路层协议 SLP，数据帧长 1500B，忽略 ACK 帧长度，要求信道利用率 ≥ 80%。求最小发送窗口和最小帧序号位数。

(3) 将 10.10.10.0/24 划分为三个子网，求生活区和作业区的子网地址。

解析

(1) 卫星链路计算

(a) 单向传播时延 = 2×36000/300000 = 0.24s（上行+下行）

(b) 最大吞吐量 = 链路带宽 = 200kbps

(c) 最短时间 = 0.24 + 4000×8/(200×10³) = 0.24+0.16 = 0.4s

(2) GBN 协议设计

Td = 1500×8/200k = 0.06s，RTT = 0.48s

U = N·Td/(Td+RTT) ≥ 80%，解得 N ≥ 7.2，取 N=8

GBN 要求 2ᵏ ≥ N+1 = 9，k=4

(3) 子网划分

管理区：10.10.10.0/26

生活区（≥120 地址）：10.10.10.128/25（126 个）

作业区（≥60 地址）：10.10.10.64/26（62 个）
