题目

支持 VLAN 划分的以太网交换机，已按端口划分了两个 VLAN。VLAN 划分结果及各端口连接主机的 MAC 地址如下图所示。下列具有不同目的 MAC 地址（DA）和源 MAC 地址（SA）的以太帧 F1～F4 中，H3 会接收到的是（ ）。

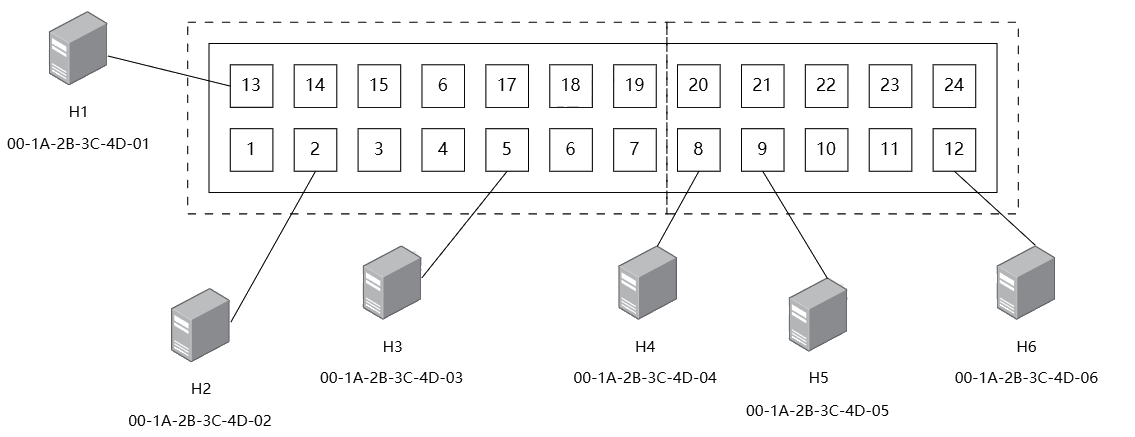

结构（文字版）：一台 24 端口以太网交换机（端口排列上下两排：上排 13–24，下排 1–12），由一道虚线竖向把上下两排同时切成左右两块，分出两个 VLAN：

• VLAN A（左半区）：占用上排端口 13–19、下排端口 1–7
  • H1（MAC 00-1A-2B-3C-4D-01）接端口 13
  • H2（MAC 00-1A-2B-3C-4D-02）接端口 2
  • H3（MAC 00-1A-2B-3C-4D-03）接端口 5
• VLAN B（右半区）：占用上排端口 20–24、下排端口 8–12
  • H4（MAC 00-1A-2B-3C-4D-04）接端口 8
  • H5（MAC 00-1A-2B-3C-4D-05）接端口 9
  • H6（MAC 00-1A-2B-3C-4D-06）接端口 12

其余端口（图中未连任何主机）暂不参与本题。

四个候选帧的地址如下：

• F1：DA = 00-1A-2B-3C-4D-03（H3）；SA = 00-1A-2B-3C-4D-01（H1）
• F2：DA = 00-1A-2B-3C-4D-04（H4）；SA = 00-1A-2B-3C-4D-05（H5）
• F3：DA = FF-FF-FF-FF-FF-FF（广播）；SA = 00-1A-2B-3C-4D-02（H2）
• F4：DA = 00-1A-2B-3C-4D-06（H6）；SA = 00-1A-2B-3C-4D-03（H3）

错因

A

把"H3 是 F2 的目的地之一"误判成"H3 收得到"——可能搞反了 F2 的 DA 与 SA：F2 是 H5→H4，DA 是 H4 不是 H3。即使读对了 F2 的方向，也会忽略 H4/H5 都在 VLAN B、H3 在 VLAN A，跨 VLAN 帧不互通这个根本约束。F4 错的根源是漏了"H3 自己发的帧自己不会收回"——交换机不会把帧从源端口转发回去。

C

F1 判对（H1→H3 同 VLAN A 单播，H3 收到），但把 F2 也算进来了。F2 是 H5→H4，两端都在 VLAN B，H3 在 VLAN A，VLAN 隔离让这帧根本到不了 H3 所在的端口 5。常见上钩思路："F2 是单播，交换机起码会泛洪一下试试" —— 但 VLAN 划分恰恰禁止跨 VLAN 泛洪，未学过的目的 MAC 也只在源 VLAN 内泛洪。

D

F3 判对（H2 发广播，VLAN A 内所有除 H2 外的主机都收，H3 收得到），但把 F4 也算进来了。F4 的 SA 是 H3 自己——交换机看到 F4 从端口 5 进来，不会把它再从端口 5 送回去（IEEE 802.1D 的端口转发规则：永远不向入端口回转）。即便目的 H6 假设和 H3 同 VLAN（实际它在 VLAN B），自己发的帧也回不到自己。

总解析

两条转发规则锁定答案：

1. VLAN 隔离：跨 VLAN 帧（含单播 + 广播 + 未学习的 MAC 泛洪）一律被交换机丢弃在源 VLAN 内，不会跨 VLAN 转发（要互通须靠三层设备，本题无）。
2. 不向入端口回转：交换机绝不把帧再从它进来的那个端口送出去，所以主机自己发的帧自己永远收不到（哪怕是广播）。

逐帧判定：

帧	DA	SA	DA 在哪 VLAN	SA 在哪 VLAN	H3 是否收？
F1	H3	H1	A	A	✅ 同 VLAN 单播给 H3，H3 收
F2	H4	H5	B	B	❌ 同 VLAN B 内的转发，与 VLAN A 完全隔离
F3	广播	H2	—（广播）	A	✅ 在 VLAN A 内广播，H3 与 H2 同 VLAN，H3 收
F4	H6	H3	B	A	❌ 双重原因：① H3 自己发的，不会回到入端口 5；② 跨 VLAN（H3 在 A，H6 在 B），即便不算回转规则也跨 VLAN 出不去

H3 收到的帧 = F1 + F3。

最终答案是 B（仅 F1、F3）。

编者注（生僻术语）："不向入端口回转"是 IEEE 802.1D 透明网桥转发规则的兜底约束——既适用于已学习的 MAC（直接查表转发到对应端口）、也适用于未学习的 MAC 泛洪（向除入端口外所有同 VLAN 端口送）、还适用于广播帧（向同 VLAN 所有端口送但不送回入端口）。三种情形都遵守这条不回转规则。
