题目
某计算机采用 16 位定长指令字格式，其 CPU 中有一个标志寄存器，其中包含进位/借位标志 CF、零标志 ZF 和符号标志 NF。假定为该机设计了条件转移指令，其格式如下：
其中，00000 为操作码 OP；C、Z 和 N 分别为 CF、ZF 和 NF 的对应检测位，某检测位为 1 时表示需检测对应标志，需检测的标志位中只要有一个为 1 就转移，否则就不转移，例如，若 C=1，Z=0，N=1，则需检测 CF 和 NF 的值，当 CF=1 或 NF=1 时发生转移；OFFSET 是相对偏移量，用补码表示。转移执行时，转移目标地址为 (PC)+2+2×OFFSET；顺序执行时，下条指令地址为 (PC)+2。请回答下列问题。
(1) 该计算机存储器按字节编址，还是按字编址？该条件转移指令向后（反向）最多可跳转最多少条指令？
(2) 某条件转移指令的地址为 200CH，指令内容如下图所示，若该执行时 CF=0，ZF=0，NF=1，则该指令执行后 PC 的值是多少？若该指令执行时 CF=1，ZF=0，NF=0，则该指令执行后 PC 的值又是多少？请给出计算过程。
(3) 实现“无符号数比较小于等于时转移”功能的指令中，C、Z 和 N 应各是什么？

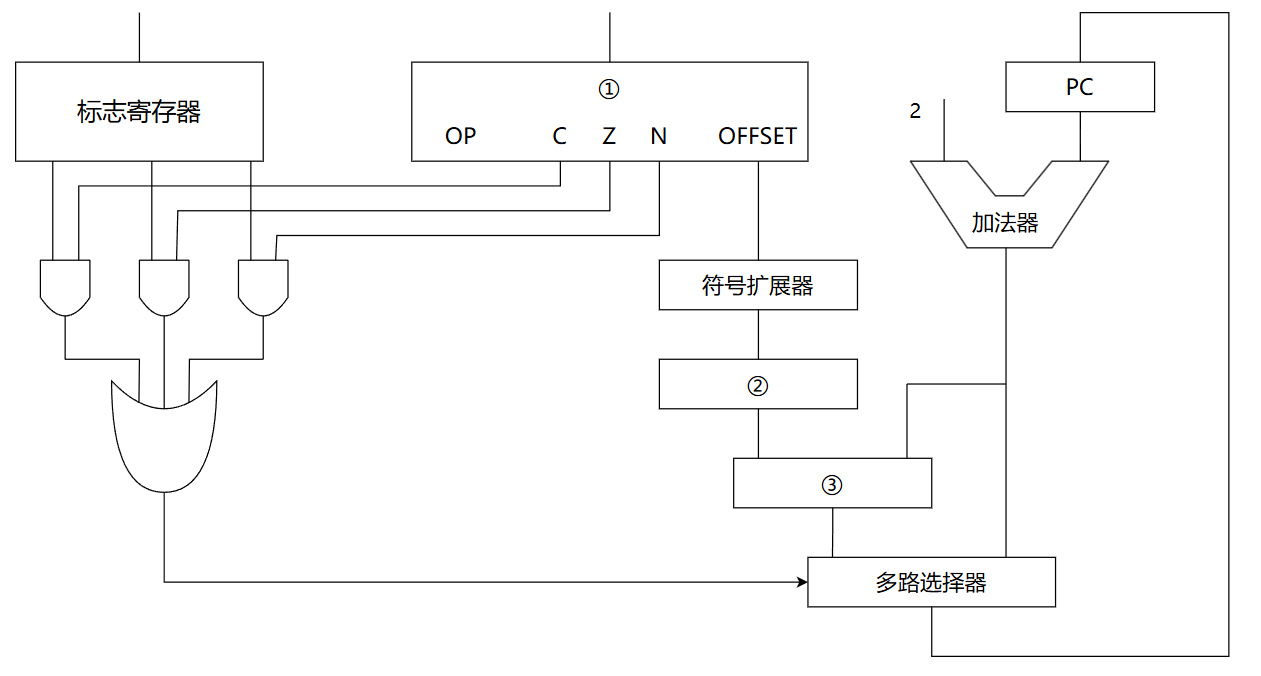

(4) 以下是该指令对应的数据通路示意图，要求给出中部件①~③的名称或功能说明。
解析
本题考查条件转移指令的设计语义：多个标志位的"或"条件检测、相对寻址的目标地址公式、以及对应的硬件数据通路。
四个子问题串成一条线：先确定编址粒度和偏移范围 → 用样例指令做地址计算 → 反推某条件下的检测位设置 → 把整条数据通路的部件填齐。
(1) 编址单位与最大反向跳转条数 [2 分]
编址单位。 指令长 16 位 = 2 字节，且 (PC) + 2 即指向下一条指令 → 每加 2 跳过一个 16 位机器字 = 一条指令 → 按字节编址。
最大反向跳转条数。 OFFSET 是 8 位补码，范围：
向后取最大反向位移 OFFSET = ：
每条指令占 2 字节，故距当前转移指令 254 字节 = 127 条 指令。
易错点： 8 位补码"向后"和"向前"不对称——OFFSET 范围 [−128, 127]。如果按"距下一条顺序指令" 计数，则向后 128 条；按"距当前转移指令"计数则 127 条。本题以"相对于当前条件转移指令"的口径作答更为常见。
【评分说明】若正确给出 OFFSET 取值范围，可酌情给分。
(2) 两种条件下 PC 执行后的值 [4 分]
题干图所示该条转移指令位于 200CH，C/Z/N = 0/1/1（即检测 ZF、NF），OFFSET = 11100011B = E3H。
通用计算流程：
- 看 C/Z/N 选择要检测的标志位；
- 任意一个被检测标志为 1 则转移，否则顺序；
- 转移地址 = (PC) + 2 + 2 × OFFSET，OFFSET 须先做 16 位符号扩展。
情形 A：CF = 0, ZF = 0, NF = 1。
需检测 ZF 和 NF。NF = 1 → 发生转移。
OFFSET = E3H 符号扩展到 16 位 = FFE3H。乘 2（左移 1 位）= FFC6H（这是 16 位补码表示的 −58）：
情形 B：CF = 1, ZF = 0, NF = 0。
需检测 ZF 和 NF：ZF = 0 且 NF = 0 → 不转移。CF = 1 这里不被检测，与决策无关。
易错点： 检测位只是"启用了哪些标志位参与判定"，被启用的标志中只要任意一个为 1 即转移；情形 B 中 CF = 1 没有被启用（C = 0），所以不能据此转移。
(3) "无符号 ≤" 转移的 C / Z / N 设置 [3 分]
思路： 比较 a 与 b，硬件做 a − b，看标志位的设置：
| 关系 | 减法结果 | ZF | CF（借位） | NF |
|---|---|---|---|---|
| a > b（无符号） | 正 | 0 | 0 | 0 |
| a = b | 0 | 1 | 0 | 0 |
| a < b（无符号） | 借位（真值变大数） | 0 | 1 | — |
a ≤ b ⟺ ZF = 1 或 CF = 1。无符号比较与符号位 NF 无关。
故 C = 1, Z = 1, N = 0。
易错点： 无符号比较看的是 CF（借位），带符号比较才看 NF（结果符号位）。例如 200 < 100 为假（无符号），但若按带符号读，则 200 = -56 < 100 为真——两套规则不同。
(4) 数据通路示意图中部件 ①②③ [3 分]
根据图中三个部件位于"取指 → 标志判定 → PC 更新"链路上的位置：
| 部件 | 名称 | 功能 |
|---|---|---|
| ① | 指令寄存器（IR） | 存放当前从 Cache 取出的条件转移指令，向标志判定逻辑供给 C/Z/N 字段，向地址加法器供给 OFFSET 字段 |
| ② | 左移寄存器（左移 1 位） | 实现 2 × OFFSET，把指令字节偏移变成实际字节位移（因按字节编址、指令对齐 2 字节） |
| ③ | 加法器 | 完成 (PC) + 2 + (2 × OFFSET) 的相加，输出转移目标地址；当判定不转移时，多路选择器选回 (PC) + 2 |
编者注（生僻术语）： 这种"指令字节偏移做硬件 ×2"的设计是相对寻址的常见技巧——在指令编码层节省 1 个比特（不需要让最低位永远是 0），代价是多一级移位电路。RISC-V、MIPS 等真实 ISA 也都用这种方式扩展跳转范围。
【评分说明】合理给出部件名称或功能说明均给分。
