题目

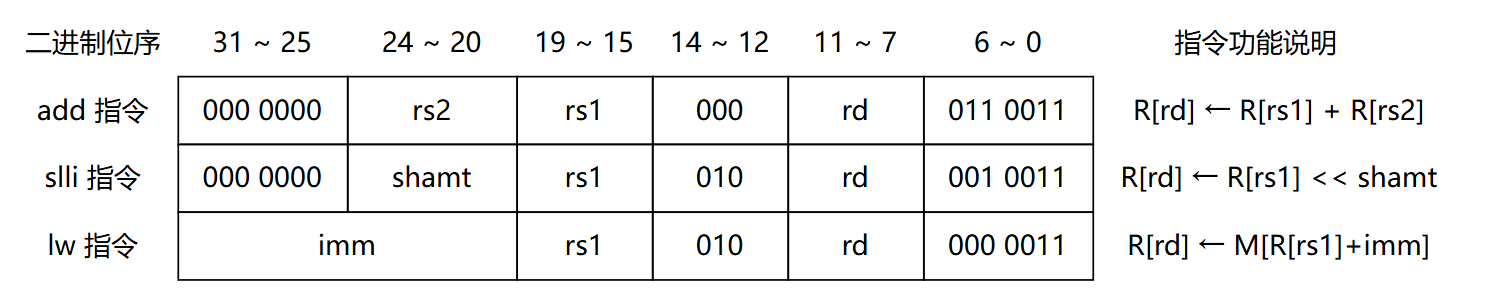

假定计算机 M 字长为 32 位。按字节编址，采用 32 位定长指令字，指令 add、slli 和 lw 的格式、编码和功能说明如题 43(a) 图所示。

add 指令（R 型）：R[rd] ← R[rs1] + R[rs2]

slli 指令（I 型，移位）：R[rd] ← R[rs1] << shamt

lw 指令（I 型，访存）：R[rd] ← M[R[rs1] + imm]

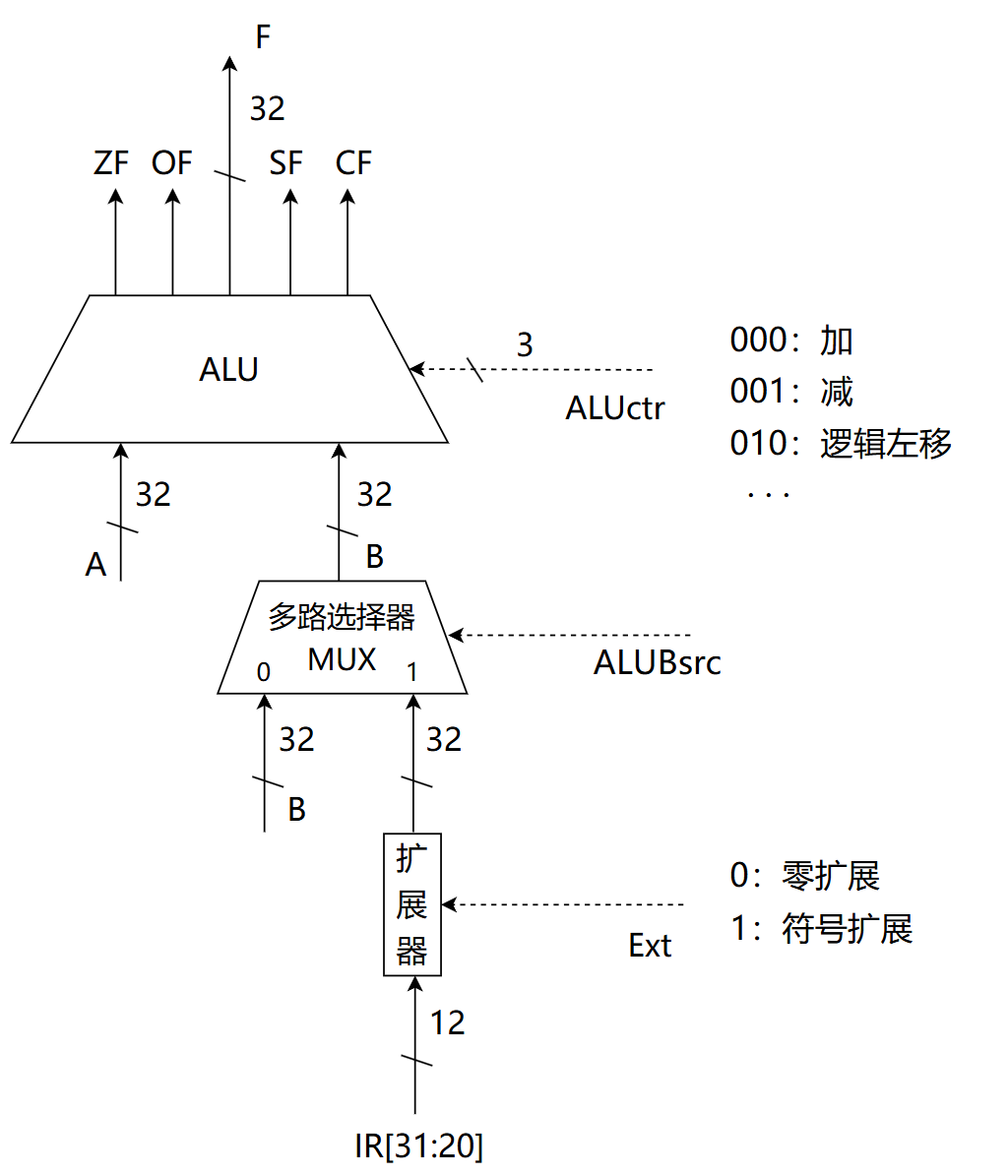

其中 R[x] 表示通用寄存器 x 的内容，M[x] 表示地址为 x 的存储单元内容，shamt 为移位位数，imm 为补码表示的偏移量。题 43(b) 图给出了计算机 M 的部分数据通路及其控制信号（用箭头虚线表示），其中，A 和 B 分别表示从通用寄存器 rs1 和 rs2 中读出的内容，IR[31:20] 表示指令寄存器中的高 12 位。控制信号 Ext 为 0、1 时扩展器分别实现零扩展、符号扩展；ALUctr 为 000、001、010 时 ALU 分别实现加、减、逻辑左移运算。

请回答下列问题

(1) 计算机 M 最多有多少个通用寄存器？为什么 shamt 字段占 5 位？（2 分）

(2) 执行 add 指令时，控制信号 ALUBsrc 的取值应该是什么？若 rs1 和 rs2 寄存器内容分别是 8765 4321H 和 9876 5432H，则 add 指令执行后，ALU 输出端 F、OF 和 CF 的结果分别是什么？若设 add 指令处理的是无符号整数，则应根据哪个标志判断是否溢出（3 分）

(3) 执行 slli 指令时，控制信号 Ext 的取值可以是 0 也可以是 1，为什么？（2 分）

(4) 执行 lw 指令时，控制信号 Ext、ALUctr 的取值分别是什么？（2 分）

(5) 若一条指令的机器码是 A040 A103H，则该指令一定是 lw 指令，为什么？(2 分）

(6) 若执行该指令时，R[01H]=FFFF A2D0H，则所读取数据的存储地址是多少？(2 分）

解析

本题考查类 RISC-V 指令格式（add / slli / lw）配合一个简化数据通路，6 个子问题串起：寄存器宽度 → 加法溢出 → 立即数扩展策略 → 机器码解码 → 访存地址计算。

编者注（生僻术语）： 这正是 RISC-V 32 位定长指令的真实结构（R 型 / I 型）。RISC-V 巧妙地让 R 型和 I 型把 rs1 / rd / opcode / funct3 都放在 完全相同的位段，硬件解码时不必先看 opcode 再决定字段位置——节省门级电路，是 RISC-V 设计哲学的精髓。

(1) 通用寄存器最多多少？为何 shamt 占 5 位？[2 分]

寄存器数： R 型 / I 型中 rs1 / rs2 / rd 字段都是 5 位：

shamt = 5 位的原因： 字长 32 位，左移有意义的位数最大为 31（移 32 位结果全 0、无意义）；表示 0~31 需要：

易错点： shamt 不是"位数取 log2"那么简单——本质是"最大位移量 + 1 个值（即 0~32 共 33 个值，但 32 与 0 等价，只编码 0~31）"。RISC-V 64 位扩展时 shamt 改为 6 位（移 0~63 位）。

(2) add 指令的 ALUBsrc + 标志位 + 无符号溢出依据 [3 分]

ALUBsrc。 add 是 R 型，ALU 的 B 端取 rs2 寄存器内容（不是立即数）：

算 F、OF、CF。

  8765 4321H   (-2027009247，带符号)
+ 9876 5432H   (-1737075662，带符号)
-----------
1 1FDB 9753H   (33 位)

按 32 位截断：，最高位的 1 是进位输出。

标志	来源	取值
F	ALU 32 位输出	1FDB 9753H
CF（进位）	最高位的进位输出 = 1	1
OF（溢出）	（两加数皆负，结果转正）	1

无符号判溢出： 用 CF。无符号加法越界 ↔ 产生进位 → CF = 1 即溢出。带符号才用 OF。

易错点： OF 与 CF 的区别——无符号看 CF（进位），带符号看 OF（符号反转 / 进位异或）。同一个加法可能 OF = 1、CF = 0，也可能 OF = 0、CF = 1，也可能两个都是 1。本题恰好两个都是 1。

(3) slli 时 Ext 取 0 或 1 都行的原因 [2 分]

slli 的 IR[31:20] 字段切分为 [funct7 = 7 位 | shamt = 5 位]。funct7 = 0000000，最高位为 0。

无论是 零扩展（高位补 0）还是 符号扩展（高位补 IR[31] = 0），高位补的都是 0 → 扩展结果相同。

(4) lw 时 Ext / ALUctr 的取值 [2 分]

Ext： lw 的 imm 是补码偏移量（题干声明），可正可负 → 必须 符号扩展：

ALUctr： lw 计算地址 = R[rs1] + imm → ALU 做加法。题干给出 ALUctr = 000 表示加：

(5) 为什么 A040 A103H 一定是 lw 指令？[2 分]

把机器码切成各字段：

字段	位	二进制	解释
imm（lw 的 IR[31:20]）	31:20	1010 0000 0100B = A04H	偏移量
rs1	19:15	00001 = R1	rs1 = R1
funct3	14:12	010	lw 字访存
rd	11:7	00010 = R2	rd = R2
opcode	6:0	0000011	I 型访存

判断依据：

• add 是 R 型，funct7 字段 = IR[31:25] = 1010 000，但 add 的 funct7 应为 0000000，不匹配；
• slli 是 I 型移位，但 funct7 应为 0000000，本机器码 1010 000 不匹配；
• 唯独符合 lw 的 opcode（0000011）+ funct3（010）→ 必为 lw 指令。

(6) 该 lw 指令读取数据的存储地址 [2 分]

Step 1. 提取并扩展 imm。

imm（IR[31:20]）= 1010 0000 0100B（12 位补码），最高位为 1 → 负数。符号扩展到 32 位：

Step 2. 加 rs1 内容。

R[01H] = FFFF A2D0H：

按 32 位无符号加（最高位进位丢弃）：

  FFFF A2D0H
+ FFFF FA04H
------------
1 FFFF 9CD4H  → 截 32 位

易错点： imm 取 12 位补码后必须 符号扩展 再加，不要忘记最高位为 1 导致扩展高 20 位为 1。如果错做零扩展，会得到 00000A04H，地址完全错。
