总线概述与分类

大纲定位

现行 408 大纲「总线」一章只剩三条：总线的基本概念、总线的组成及性能指标、总线事务和定时。总线标准（ISA/PCI/USB…）和总线仲裁都已移出大纲。

本篇覆盖前两条，第三条见 总线时序。

考情分析

本章几乎全部战场都在一个地方：带宽计算。而带宽题的胜负手不是公式，是看懂题面给的到底是"时钟频率"还是"工作频率"——这一个判断错了，公式再熟也会稳稳落进出题人设好的那个选项。下面先把这件事讲透。

总线的基本概念

总线（Bus）是连接计算机各功能部件的共享通信链路，用于在部件之间传输数据、地址和控制信号。

总线的本质是一组公共导线。多个部件分时共享同一条总线，同一时刻只能由一个主设备发送数据（但可以有多个从设备接收）。

关键术语：

• 主设备（Master）：获得总线控制权、发起传输的设备
• 从设备（Slave）：被主设备访问的设备，只能响应请求
• 总线事务（Bus Transaction）：一次完整的总线操作，从主设备取得总线到释放总线为止

按功能分类

系统总线按传输内容分为三类：

总线类型	传输内容	位数	方向
数据总线（DB）	操作数、指令等数据	与机器字长有关（如 32 位、64 位）	双向
地址总线（AB）	主存/IO 端口的地址	决定寻址空间大小，$n$ 位可寻址 $2^n$ 个单元	单向（CPU 发出）
控制总线（CB）	读/写命令、中断请求、总线请求、握手应答等	根据控制信号种类而定	有的出、有的入

数据线上到底能传什么

这是选择题反复出现的一个判断点，规则只有一句：

凡是"被传输的信息内容"都走数据线；凡是"控制传输这件事本身"的信号都走控制线。

信息	走哪条线	为什么
指令	数据线	取指时指令就是被读出的内容
操作数、运算结果	数据线	内容
I/O 接口的命令字	数据线	CPU 把一个"字"写进接口的控制寄存器，这个字本身是内容
I/O 接口的状态字	数据线	同上，是从状态寄存器读回的一个字
中断类型号	数据线	中断响应周期里由接口送出的一个编号，是内容
地址	地址线	除非地址/数据线复用，见下文
握手（请求/应答）信号	控制线	它不是内容，它是"我要传/我收到了"的时序信号
读/写命令、总线请求 BR、总线授权 BG	控制线	同上

别被"命令字"三个字骗了

"命令字"听起来像命令，容易误以为走控制线。判断标准不是名字里有没有"命令"，而是它是不是一个需要被搬运的数据字。命令字是 CPU 写给接口的一个字，走数据线；而 MREQ、IOWR 这种电平信号才是控制线上的命令。

现代计算机的多总线层次

早期教材讲"单总线/双总线/三总线结构"，现代机器的实际形态是按速度分层的多条总线，层与层之间用桥接器（芯片组）连接：

图 8.3　外设、设备控制器和 CPU 及主存的互连（袁春风《计算机组成与系统结构（第 3 版）》p280）

从这张图能读出四条结论：

1. 越靠近 CPU 的总线越快。CPU（前端）总线最快，存储器总线次之，I/O 总线最慢——因为越往外，挂的设备越多、走线越长、要兼容的标准越杂。
2. 不同速度的总线之间必须经过桥接器。北桥连接 CPU 总线、存储器总线和显卡，南桥连接各种 I/O 总线。桥接器负责速度匹配与协议转换，两条总线不能直接对接。
3. 存储器总线支持突发传送——CPU 一次要的是整个 Cache 块，天然成块。
4. 传统三芯片结构是 CPU + 北桥 + 南桥；Core i7 之后北桥的存储器控制功能被并进 CPU 芯片，只剩双芯片结构（CPU + PCH）。

按连接对象，总线仍可分三层：

层次	连接对象	特点
片内总线	CPU 内部各寄存器与 ALU 之间	速度最快，芯片内部走线
系统总线	CPU、主存、I/O 接口之间	计算机内部核心总线
通信总线（外总线）	计算机与外部设备/其他计算机之间	如 USB、以太网

总线的性能指标

指标	定义
总线宽度	数据线的条数，决定一次能并行传多少位
总线时钟频率	总线的基础时钟频率 $f$
总线工作频率	每秒实际传输数据的次数，见下节
总线带宽	总线的最大数据传输率
总线寻址能力	由地址线位数决定，$n$ 位对应 $2^n$ 个单元
总线传送方式	非突发 / 突发
总线负载能力	能挂接的设备（扩展槽）数目

时钟频率 vs 工作频率（本章第一考点）

一句话记住

$$\text{工作频率}=\text{时钟频率}\times \text{每个时钟周期传输次数}$$

工作频率里已经包含了倍数因子，不能再乘第二遍。

早期总线一个时钟周期传一次数据，两者相等。现代总线一个时钟周期可以传 2 次（DDR，双沿）或 4 次（quad pumped，四倍并发），于是工作频率是时钟频率的 2 倍或 4 倍。

工作频率的本质单位是 MT/s（每秒百万次传输），写成 MHz 只是"每秒次数"这个量纲上的等价说法，它不是基础时钟。

于是有了这张判别表——做带宽题时先查它，再动笔：

题面这样写	它是什么	还要不要乘倍数
总线时钟频率 $f$	基础时钟，不含倍数	要乘：$\times$ 每周期传输次数
总线工作频率 / 数据传输率 / MT/s / GT/s	等效传输频率，已含倍数	不再乘，直接 $\times$ 字节宽度
DDR3-1333、FSB 1333MHz 这类型号/产品名	一律是等效传输率	不再乘

为什么这条能反复出题：因为题面往往会同时把两个数字都摆给你。比如"每个总线时钟周期传送 4 次数据（quadpumped），工作频率为 1333MHz"——那个"4"是在解释 1333 是怎么来的（$333\times 4=1333$），不是让你再乘一次。看到"工作频率"四个字，那个 4 就已经用过了。

总线带宽

$$\boxed{{\displaystyle \text{总线带宽}=\text{工作频率}\times \frac{\text{总线宽度（位）}}{8}}}$$

写成时钟频率的形式就是教材里的 $B=W\times F/N$：$W$ 为总线宽度（字节），$F$ 为时钟频率，$N$ 为完成一次传送所需的时钟周期数，$F/N$ 就是工作频率。

带宽的口径：只算数据阶段

教材对总线带宽的定义是"总线在进行数据传输时单位时间内最多可传输的数据量，不考虑总线裁决、地址传送等所花的时间"。

所以题目问「总线带宽」「最大数据传输率」时，地址周期、等待周期一律不进分母——只按数据传输阶段的稳态速率算。这一条决定了 2024 年那道突发传送题的答案，见下面的例 5。

突发传送

非突发方式每传一个数据都要先传一次地址：地址、数据、地址、数据……

突发（burst，也译猝发）传送：一次事务开始时只给出数据块的首地址，随后连续传送块内的后续数据，后续地址默认为前一个地址加一个数据所占的单元数。

$$\text{地址}\to {\text{数据}}_1\to {\text{数据}}_2\to \cdots \to {\text{数据}}_n$$

因为省掉了后续地址的传送，在总线宽度和时钟频率都相同的情况下，突发传送的数据传输率高于非突发传送。存储器总线读一个 Cache 块正是这个场景。

由此可以直接判定"哪些措施能提高同步总线数据传输率"这类题：

措施	能否提高传输率	原因
增加总线宽度	✓	每次传的字节数变多
提高总线工作频率	✓	每秒传的次数变多
支持突发传送	✓	省掉后续地址周期
采用地址/数据线复用	✗	见下节

信号线复用

地址线和数据线共用同一组物理导线，分时传地址和数据。

• 好处：减少信号线数量，降低引脚数和成本
• 代价：地址周期必须占用数据线，传地址时一个字节的数据都动不了

所以复用是省线，不是提速——它反而让一次事务多占周期。凡是问"能否提高数据传输率"，复用一律选"不能"。

多通道存储器总线

再并联一整套独立的存储器总线，就叫多通道。$n$ 个通道并行工作，总带宽就是单通道的 $n$ 倍（线性相加）。

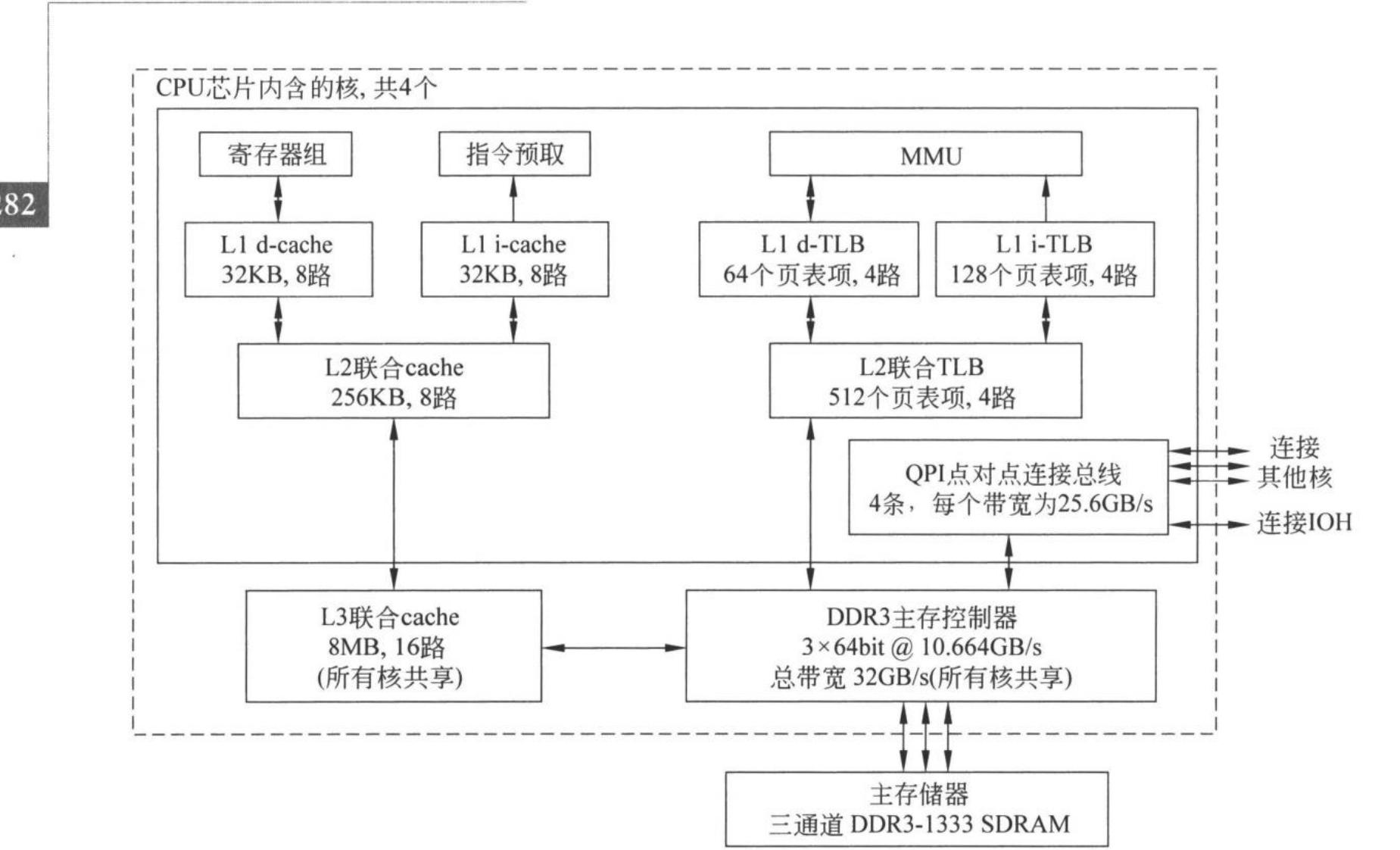

图 8.4　Intel Core i7 中各类存储器以及核之间的互连（袁春风《计算机组成与系统结构（第 3 版）》p282）

图右下角那个方框把话说尽了：三通道 DDR3-1333，主存控制器标注 $3\times 64\text{bit}@10.664\text{GB/s}$，总带宽 32GB/s。

单通道：$1333\text{MT/s}\times 64/8=10664\text{MB/s}\approx 10.66\text{GB/s}$；三通道：$\times 3\approx 32\text{GB/s}$。

遇到"$k$ 通道""内存条型号 DDR3-xxxx"的字样，最后一步别忘了乘通道数。

考场动作清单：一道带宽题怎么走

1. 判频率类型——题面给的是"时钟频率"还是"工作频率/传输率/型号"？查上面那张判别表。
2. 补倍数——只有给"时钟频率"时，才乘"每周期传输次数"（DDR $\times 2$、quad pumped $\times 4$）。
3. 位转字节——总线宽度除以 8。给"64 位"就是 8 字节。
4. 乘通道数——题面出现多通道时才有这一步。
5. 看清问的是"带宽"还是"时间"——问带宽只算数据阶段；问"传完一个块要多久""一次事务至少多少时间"才把地址周期和等待周期加进去。

第 5 步是最容易翻车的地方，单独展开一下。

"带宽"和"要多久"是两个问题

题面问	算法
总线带宽 / 最大数据传输率	只看数据阶段的稳态速率：每周期数据量 $\times$ 工作频率
一次事务传完 $x$ 位数据至少需要多少时间	数周期：地址周期 + 等待周期 + 数据周期，再乘时钟周期
读取一个主存块需要多少时间	同上，且注意不支持突发时每个数据都要单独传一次地址

例题

例 1（时钟频率口径）：某系统总线在一个总线周期中并行传输 4 字节，一个总线周期占 2 个时钟周期，总线时钟频率 10MHz。求总线带宽。

解：给的是时钟频率。工作频率 $=10\text{MHz}/2=5\times {10}^6$ 次/秒。

$$B=4\text{B}\times 5\times {10}^6=20\text{MB/s}$$

例 2（工作频率口径）：某总线采用同步并行传输，每个总线时钟周期传送 4 次数据（quadpumped），总线工作频率为 1333MHz，总线宽度 64 位。求总线带宽。

解：题面给的是工作频率，那个"4"是在解释 1333 的来历（实际时钟约 333MHz），不再乘。

$$B=1333\times {10}^6\times \frac{64}{8}=10664\text{MB/s}\approx 10.66\text{GB/s}$$

若误按"时钟频率 $\times 4$"算，会得到 42.66GB/s——这正是出题人准备好的那个选项。

例 3（多通道）：某机采用 3 通道存储器总线，内存条型号 DDR3-1333，即总线工作频率 1333MHz，总线宽度 64 位。求存储器总线总带宽。

解：单通道 $1333\times 8=10664\text{MB/s}\approx 10.66\text{GB/s}$；三通道 $\times 3\approx 32\text{GB/s}$。

"DDR3-1333"里的 1333 已经是双沿之后的等效传输率（内部时钟约 666.7MHz），不要再乘 2。这道题的两个坑一前一后：前面别乘 2，后面别忘乘 3。

例 4（复用总线的时钟频率口径）：某同步总线采用地址/数据线复用，地址/数据线 32 根，总线时钟频率 66MHz，每个时钟周期传送两次数据（上升沿、下降沿各一次）。求最大数据传输率。

解：给的是时钟频率，要乘 2。工作频率 $=66\times 2=132\times {10}^6$ 次/秒。

$$B=\frac{32}{8}\times 132\times {10}^6=528\text{MB/s}$$

注意"复用"在这里不影响最大传输率的计算——最大传输率只看数据阶段。复用的代价体现在"一次事务要多久"那类题里，见例 6。

例 5（突发传送求带宽）：某存储器总线时钟频率 420MHz，总线宽度 64 位，每个时钟周期传送 2 次数据。总线事务支持突发传送，最多传 8 次数据：第 1 个时钟周期传地址和读/写命令，第 4 至第 7 个时钟周期连续传送 8 次数据。求总线带宽（最大传输速率）。

解：问的是带宽，按口径只算数据阶段——第 1 个周期的地址、第 2~3 个周期的等待都不进分母。

数据阶段每个时钟周期传 $8\text{B}\times 2=16\text{B}$：

$$B=16\text{B}\times 420\times {10}^6=6720\text{MB/s}=6.72\text{GB/s}$$

反过来用"4 个数据周期共传 64B"校验：$64\text{B}÷{\displaystyle \frac{4}{420\times {10}^6}}\text{s}=6.72\text{GB/s}$，一致。

这道题最大的陷阱

题面把地址周期和等待周期都写得清清楚楚（"第 1 个周期传地址""从第 4 个周期开始"），很容易让人按整个事务 7 个周期去算，得到 $64\text{B}/(7/420\text{M})=3.84\text{GB/s}$——这是另一个选项。

但"总线带宽 / 最大传输速率"的定义明确排除地址传送与总线裁决时间。题面写出那些周期，是为了让你算出"数据阶段有 4 个周期"，不是让你把它们塞进分母。

只有当题目问「完成一次事务需要多长时间」「实际/平均传输速率」时，才把地址与等待算进去。

例 6（复用 + 突发，求时间）：某同步总线时钟频率 100MHz，宽度 32 位，地址/数据线复用，传输一个地址或一个数据各占 1 个时钟周期。若支持突发传送，一次"主存写"事务传输 128 位数据至少需要多少时间？

解：这次问的是时间，地址周期要算进去。

• 时钟周期 $=1/100\text{MHz}=10\text{ns}$
• 128 位 $÷$ 32 位 $=4$ 个数据，突发方式只需 1 个地址
• 共 $1+4=5$ 个时钟周期 $=50\text{ns}$

例 7（不支持突发，求时间）：某存储器总线宽度 64 位，时钟频率 1GHz，传一个数据或地址需 1 个时钟周期，不支持突发传送。主存每准备一个 64 位数据需 6ns，主存块大小 32B。读取一个主存块需要多少时间？

解：时钟周期 $=1\text{ns}$。块大小 32B $÷$ 8B $=4$ 个数据。

不支持突发 $\Rightarrow$ 每个数据都要自己传一次地址，四次读互相独立：

$$(\underset{\text{传地址}}{\underbrace{1}}+\underset{\text{主存准备}}{\underbrace{6}}+\underset{\text{传数据}}{\underbrace{1}})\times 4=8\times 4=32\text{ns}$$

对比一下：若支持突发，只需 $1+(6+1)\times 4=29\text{ns}$（地址只传一次）。省下的正是 3 个地址周期——这就是突发传送提高传输率的来源。

例 8（地址总线）：地址总线 24 位，按字节寻址，最大寻址空间是多少？

解：$2^{24}\text{B}=16\text{MB}$。

交互可视化

加载可视化中...

易混淆知识点

1. 一条总线能同时有多对设备通信吗？

不能。任一总线周期内，总线上只能有一个主设备控制总线，选择一个从设备进行一对一通信。多对设备同时通信会导致数据冲突。这也是总线需要仲裁机制的原因。

由此可推：单总线结构中，CPU 读主存的同时不可能向打印机发送数据——总线已被占用。

2. 并行总线一定比串行总线快吗？

不一定，而且现代高速总线的答案恰恰相反。并行总线的多条信号线在高频下会产生严重的串扰和时钟偏移（skew），最快位和最慢位的到达时间差被放大，限制了频率提升。串行总线用差分信号和从数据流中恢复时钟，能工作在高得多的频率上，再用多通道并联，总带宽反而超过并行方案。

PCI（并行）被 PCIe（串行）取代、PATA（并行）被 SATA（串行）取代，都是这个原因。所以"并行总线传输比串行总线传输速度快"是错误说法。

3. 增加总线宽度和提高工作频率，哪个更划算？

两者都能线性提高带宽，但增加宽度要增加引脚和走线（成本、串扰），提高频率受信号完整性限制。现代设计更倾向于"窄而快的串行 + 多通道"。这一点理解即可，408 不做定量比较。

考点清单

• 总线是分时共享的公共通信链路，同一时刻只能有一个主设备控制总线
• 按功能分：数据总线（双向）、地址总线（单向）、控制总线
• 数据线传"内容"：指令、操作数、命令字、状态字、中断类型号；握手/应答信号走控制线
• 工作频率 = 时钟频率 $\times$ 每周期传输次数；给"工作频率/型号/MT/s"就不再乘倍数
• 总线带宽 = 工作频率 $\times$ 总线宽度/8，不含地址传送与总线裁决时间
• 突发传送只传首地址，后续地址自动递增，传输率高于非突发
• 地址/数据线复用只减少信号线数量，不提高数据传输率
• $n$ 通道存储器总线的总带宽 = 单通道 $\times n$
• 越靠近 CPU 的总线越快；不同速度的总线之间必须经桥接器相连
• 问"带宽"只算数据阶段，问"要多久"才把地址和等待周期算进去

教材出处

• 袁春风《计算机组成与系统结构（第 3 版）》§8.3 总线互连及总线性能指标：总线带宽定义与 $B=W\times F/N$（p279）、突发传送（p279~280）、图 8.3 基于总线的互连结构（p280）、工作频率与 quad pumped（p281）、三通道 DDR3-1333 与图 8.4（p281~282）
