流水线数据冒险模拟器使用指南
大纲定位
五（六）3 结构冒险、数据冒险和控制冒险的处理
要求：能判断数据冒险的发生位置，并比较阻塞与转发两种处理方式的代价。
这个模拟器帮你看清什么
时空图画在纸上是静态的，气泡插在哪、转发线从哪连到哪，只能靠脑补。这个模拟器让同一段指令序列在三种处理方式下各跑一遍，总周期数就显示在那里——阻塞的代价和转发的收益是两个能直接读出来的数字。
概念本身别在这里学，见文末链接。
界面速览
| 位置 | 控件 | 作用 |
|---|---|---|
| 顶部 | 无处理 / 阻塞（气泡）/ 数据转发 | 切换处理方式，时空图重画 |
| 中部 | 5 级流水线时空图 | 每格是一条指令在某周期所处的段 |
| 中部 | 图例 | 五个流水段各一色；阻塞模式多一条气泡图例，转发模式多一条转发线图例 |
| 中下 | 性能对比卡 | 总周期数——三种模式对比的关键读数 |
| 底部 | ◀ ｜ ▶/⏸ ｜ ▶ | 上一步 ｜ 播放暂停 ｜ 下一步 |
| 底部 | N / 总数 | 当前第几个时钟周期 |
| 底部 | 速度下拉 ｜「重新播放」 | 0.5x / 1x / 2x ｜ 跑到末尾才出现 |
模式一：无处理（看冒险在哪）
操作：选顶部「无处理」，速度调 0.5x，用 ▶ 单步走到第 3 个周期停住。
盯哪里：I2 那一行的 ID 格子——它被标红了。
该看到：I2（sub $t3, $t0, $t4）在 CC3 进入 ID 读 $t0，而 I1（add $t0, $t1, $t2）要到 CC5 的 WB 才把结果写回 $t0。读在写之前发生了，这就是 RAW（写后读）冒险。
不处理冒险的后果
如果不做任何处理，I2 读到的 $t0 是旧值，计算结果错误。这就是为什么必须用阻塞或转发来解决数据冒险。
模式二：阻塞（插入气泡）
操作：点「阻塞（气泡）」，先看一眼性能对比卡上的总周期数，再单步走。
盯哪里：I2 那一行出现的灰色虚线框——那就是气泡。
该看到：I2 在进入 ID 之前被暂停（stall），插入 2 个气泡，直到 I1 的 WB 完成后才进入 ID 读到正确的 $t0。总周期数从 9 变成 11。
关键数字：
- 无冒险时总周期 = 9
- 插入 2 个气泡后总周期 = 11
- 性能损失 = 2 个时钟周期（约 22%）
阻塞周期数怎么算？
相邻指令的 RAW 冒险（距离 = 1）：需要等待 WB - ID = 3 个阶段，但流水线本身就有 1 个周期的自然间隔，所以需要 stall 2 个周期。
通用公式：stall 周期数 = max(0, WB 所在阶段编号 - ID 所在阶段编号 - 指令间距离)
模式三：数据转发（Forwarding）
操作：点「数据转发」，注意图例里多出来的那条转发线说明，然后单步走到 I1 的 EX 结束那一拍。
盯哪里：从 I1 的 EX 格子伸出的橙色箭头，看它落在哪里。
该看到：I1 的 EX 算完 $t0 的新值后，通过旁路直接送到 I2 的 EX 输入端。I2 不必等 I1 的 WB，总周期数回到 9——与无冒险时完全一样，气泡全部消失。
转发路径：
- EX→EX 转发：I1.EX → I2.EX（相邻指令，距离 = 1）
- MEM→EX 转发：I1.MEM → I3.EX（间隔 1 条，距离 = 2）
Load-Use 冒险：转发也救不了

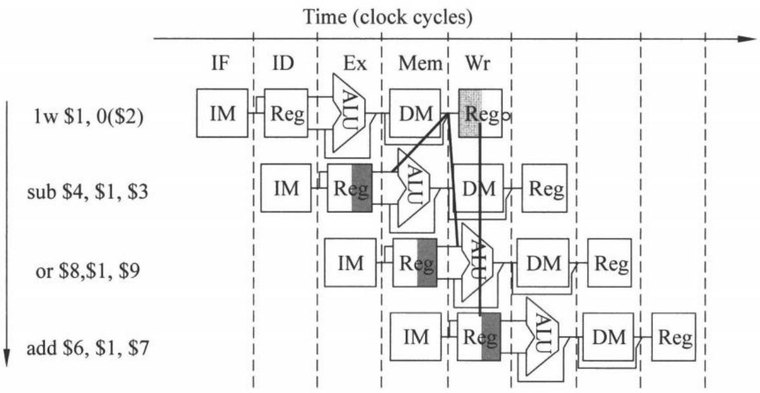

如果 I1 是 lw（Load 指令），数据要到 MEM 阶段结束才可用。即使有转发，I2 仍需 1 个 stall。这就是为什么编译器会尝试在 lw 后面插入一条无关指令（指令调度）。408 选择题常考这个区别！
（袁春风《计算机组成与系统结构》第 3 版，见文末教材出处）
转发能救大部分数据冒险，但救不了 load-use：lw 要到 Mem 段结束才拿到数据，而下一条指令在 Ex 段就要用——时间上是往回传，转发线做不到。所以 load-use 必须至少阻塞一个周期，这是这一块的硬边界。
三个动手任务
- 把三种模式的总周期数抄成一行：9 / 11 / 9。 第二个数减第一个是阻塞的代价，第三个回到第一个说明转发把代价清零了。这一行数字就是这个模拟器的全部结论。
- 在无处理模式下停在 CC3，用手指顺着 I1 那一行往右数到 WB。 数出 I2 要读的值在第几拍才写好，再减去它实际读的拍数——差几拍，就得插几个气泡。用这个方法验算"stall 2 个周期"是怎么来的。
- 在转发模式下找出所有橙色箭头，记下每条的起点段和终点段。 应该只有两类：EX→EX（相邻指令）和 MEM→EX（隔一条）。没有任何一条是往回指的——这正是转发救不了 load-use 的原因。
做题应用
遇到数据冒险的题时：
- 先标出所有 RAW 依赖关系
- 计算指令间距离
- 根据是否有转发，确定 stall 周期数
- 如果有 Load-Use，即使有转发也要加 1 个 stall
概念去哪里学
本文只讲怎么用这个模拟器。它演示到的知识点都有专文，别在这里学概念：
真题练习
相关真题（13题）
教材出处
- load-use 数据冒险（图 6.17）：袁春风《计算机组成与系统结构》第 3 版 §6.3 流水线冒险及处理，印刷页 p181
