指令格式与操作类型

考情分析

指令格式和操作码扩展是 408 指令系统的基础，常以选择题或大题第一小问出现。零地址指令的使用场景和三地址指令的操作流程要能准确描述。

大纲定位

考纲第四章（一）(二)：指令系统的基本概念、指令格式。

要求到什么程度：能按题面给的字段表画出位段划分并算各字段位宽，能由字段位宽反推可编码对象数（指令条数、寄存器个数、寻址范围），并把主存的编址单位、MAR/MDR 位数串起来。

指令系统体系结构（ISA）

ISA（Instruction Set Architecture，指令集体系结构）是硬件和软件之间的约定界面：它规定了程序员（或编译器）能看见、能用的一切，而把"怎么实现"留给硬件设计者。

判据只有一条：软件可见的属于 ISA，实现细节属于微架构。

ISA 规定（软件可见）	微架构决定（实现细节）
指令格式与指令集	主频、时钟周期
寄存器的个数与位数	流水线级数、是否超标量
寻址方式	Cache 大小与层次
数据类型与字长	控制器用微程序还是硬布线
中断/异常模型	内部总线结构、加法器的进位方式
存储器模型（编址方式、字节序）	数据通路是单总线还是多总线

编者注（判题）：问"下列哪个属于 ISA"，就问自己——换一款实现同一 ISA 的 CPU，这个东西会变吗？寄存器个数不会变（否则程序跑不了），流水线级数会变。会变的就是微架构。

指令的基本结构

一条指令由两部分组成：

\underset{表 示 做 什 么}{\underset{⏟}{操作码（OP）}} + \underset{表 示 操 作 谁}{\underset{⏟}{地址码}}

操作码：指定操作类型（加法、移位、跳转等），位数决定可以表示的指令条数
地址码：指定操作数的来源和结果的去处

地址码不只是"形式地址"

地址码常常还要再切一刀，分成寻址方式位和形式地址：

[\underset{操 作 码}{\underset{⏟}{OP}} \underset{寻 址 方 式}{\underset{⏟}{M}} \underset{形 式 地 址}{\underset{⏟}{D}}]

M（寻址方式位）：告诉 CPU 该怎么解释 D——是立即数、直接地址，还是某个寄存器编号
D（形式地址）：指令里写着的那个数

编者注（易错）：算"形式地址能寻多大范围"时，不能拿指令字长直接减操作码位数。16 位指令、6 位操作码，若还有 2 位寻址方式，形式地址只有 $16 - 6 - 2 = 8$ 位而不是 10 位。先看题目给了几个字段，再做减法。

字段位宽 ↔ 可编码对象数

指令格式题的通用换算只有一条： $k$ 位字段能编码 $2^{k}$ 个对象。对象是什么由字段决定：

字段	$k$ 位能表示
操作码	$2^{k}$ 条指令
寄存器编号	$2^{k}$ 个通用寄存器
形式地址（无符号）	寻址范围 $0 \sim 2^{k} - 1$
移位量 shamt	移位 $0 \sim 2^{k} - 1$ 位

反过来，已知对象个数求字段位宽要向上取整：位宽 $= ⌈ \log_{2} (对象个数) ⌉$ 。

形式地址按无符号还是补码读，看寻址方式：

寻址方式	口径	范围
直接 / 间接（是个绝对地址）	无符号	$0 \sim 2^{n} - 1$
相对 / 基址 / 变址（是个偏移量）	补码	$- 2^{n - 1} \sim 2^{n - 1} - 1$

偏移量参与运算前还要符号扩展到地址位宽——零扩展只用于无符号量，用错会把负偏移变成一个大正数。

按地址码个数分类

三地址指令

OP A_{1}, A_{2}, A_{3}

含义： $(A_{1}) OP (A_{2}) \to A_{3}$

例：ADD R1, R2, R3（R1 + R2 → R3）

三个操作数地址均显式指定
指令长，但不破坏源操作数

二地址指令

OP A_{1}, A_{2}

含义： $(A_{1}) OP (A_{2}) \to A_{1}$ （结果存回第一个操作数）

例：ADD R1, R2（R1 + R2 → R1）

最常用的格式，x86 等 CISC 架构广泛使用
会破坏源操作数 $A_{1}$

一地址指令

OP A_{1}

含义： $(ACC) OP (A_{1}) \to ACC$ （隐含使用累加器 ACC）

例：ADD X（ACC + X → ACC）

隐式操作数是累加器，无需在指令中指定
早期累加器架构（如 8080）广泛使用

零地址指令

OP

两种情况：

无需操作数：NOP（空操作）、HLT（停机）
操作数隐含在栈顶：堆栈型机器中，操作数从栈顶自动弹出，结果压回栈顶

例：后缀表达式计算机，ADD 弹出栈顶两个数相加后压回。

按操作类型分类

类别	典型指令	说明
数据传送	MOV, LOAD, STORE	寄存器与存储器之间的数据移动
算术运算	ADD, SUB, MUL, DIV	整数/浮点运算
逻辑运算	AND, OR, NOT, XOR	按位逻辑操作
移位操作	SHL, SHR, ROL, ROR	算术/逻辑/循环移位
转移指令	JMP, JZ, JNZ, CALL, RET	改变程序流
输入输出	IN, OUT	I/O 操作
特权指令	中断、停机等	只能在核心态执行

指令格式设计

定长操作码

所有指令的操作码位数相同。

简单，便于硬件译码（直接查表）
灵活性差，不同类型指令地址码位数一致

变长操作码（扩展操作码）

不同指令的操作码位数不同，短操作码对应地址多的指令，长操作码对应地址少的指令。

详见「指令设计（操作码扩展）」篇。

真题给的是位段图，不是汇编写法

上面各节用的 $OP A_{1}, A_{2}, A_{3}$ 是汇编书写形式。真题给的一律是位段划分——每个字段占哪几位标得清清楚楚：

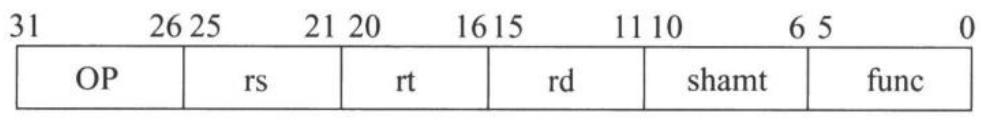

图 4.5 MIPS 指令格式（R 型）

照着这张图能直接读出：OP 占 $[31 : 26]$ 共 6 位、rs/rt/rd 各占 5 位（ $\Rightarrow 2^{5} = 32$ 个通用寄存器）、shamt 5 位（移位量 $0 \sim 31$ ）、func 6 位。答题时也要按这个形式写——标出每段的位区间，不是只写位数。

汇编 → 机器码：正向编码

解码方向（机器码 → 字段）是下面的可视化在做的事；真题还常考反方向——给字段值，拼出十六进制机器码。步骤固定：

按题给的字段表，从高位到低位逐段填二进制
未使用的字段一律补 0（短格式指令在长格式位置上的多余字段）
4 位一组转十六进制

编者注（易错）：第 2 步最常被漏。二地址指令在三地址格式的位宽里，末尾那几位地址字段要填 0，不能空着不写。

交互可视化

加载可视化中...

指令字长

单字长指令：一条指令占一个机器字
半字长指令：操作简单，压缩码空间
双字长指令：操作数需要更多位（如包含立即数或长地址）

注意区分：

机器字长：CPU 一次能处理的数据位数（ALU 位宽、通用寄存器宽度）
指令字长：一条指令的二进制长度
存储字长：存储器每个单元的位数——由编址单位决定

三者可以相同，也可以不同。

一切从"编址单位"开始

这是本章最容易被跳过、却最常决定对错的一步。编址单位 = 一个地址对应多少位：

编址方式	存储单元宽度	一条 32 位指令占几个单元
按字节编址	8 位	4 个
按字编址（设字长 16 位）	= 字长 16 位	2 个

由它出发的三步链：

单元总数 = \frac{主存容量}{编址单位} \Rightarrow MAR 位数 \geq \log_{2} (单元总数)

MDR 位数 = 一次读写的宽度 = 存储字长

例：主存 128 KB，按字编址，字长 16 位。

单元总数 = \frac{128 KB}{2 B} = 64 K = 2^{16} \Rightarrow MAR \geq 16 位, MDR = 16 位

编者注（易错）：这道题按字节算会得 $128 K = 2^{17}$ → MAR 17 位，错。题目说"按字编址"就必须除以字长字节数。看到"按 X 编址"四个字，先把它圈出来。

指令字长必须是编址单位的整数倍

按字节编址时，一条指令占的是整数个字节——算出来不是 8 的倍数就要向上圆整。

例：某指令需要 23 位。按字节编址 → 圆整到 24 位（3 字节），不能是 23 位。

这一步经常是选择题 A、B 两项的分野。同理，32 位定长指令按字节编址占 4 个单元，所以顺序执行时 PC $+ 4$ 。

考点清单

三地址：OP A1, A2, A3（A1 OP A2 → A3）
二地址：OP A1, A2（A1 OP A2 → A1，破坏A1）
一地址：隐含累加器 ACC
零地址：NOP/HLT，或堆栈操作
操作码位数 $n$ → 最多表示 $2^{n}$ 条指令；推广：任一 $k$ 位字段 → $2^{k}$ 个可编码对象
反向求位宽要向上取整：位宽 $= ⌈ \log_{2} (对象个数) ⌉$
地址码可能还含寻址方式位，别拿指令字长直接减操作码
形式地址：直接/间接按无符号，相对/基址/变址按补码且要符号扩展
编址单位决定存储字长与 MAR 位数：按字编址时单元总数 $=$ 容量 $\div$ 字长字节数
指令字长必须是编址单位的整数倍，23 位按字节编址要圆整到 24 位
ISA = 软件可见的部分（指令格式、寄存器个数、寻址方式、中断模型）；主频、流水线级数、Cache 属微架构
卷面按位段图答题，标出各字段的位区间；编码时未用字段补 0

解题动作清单

指令格式题的第一小问几乎都是"字段位宽 ↔ 规模"的互推，三步走：

照题面把位段表画出来，标出每段的名字和位宽（ $[31 : 26]$ 这种形式）
逐字段做 $2^{k}$ 换算：操作码 → 指令条数；寄存器号 → 寄存器个数；形式地址 → 寻址范围（先判无符号还是补码）
凡涉及主存，先确认编址单位，再算单元总数 → MAR 位数；MDR 位数 = 存储字长

收尾检查两条：指令字长是不是编址单位的整数倍；未用字段有没有补 0。

教材出处

袁春风《计算机组成与系统结构（第 3 版）》§4.2 指令格式：图 4.5（p104）

真题练习

2026Q162分 2026Q4311分 2025Q162分 2024Q4313分 2022Q182分 2022Q192分 2021Q4315分 2017Q162分 2015Q4410分 2014Q172分 2013Q4414分 2010Q4311分
