DMA直接存储器访问

考情分析

DMA 常与中断结合出综合题。DMA 控制器的组成、传输流程、以及 DMA 与 CPU 争用主存的三种解决方式是核心考查内容。

大纲定位

考纲第六章（三）「I/O 方式」第 3 条：DMA 方式（DMA 控制器的组成，DMA 传送过程）。

要求到什么程度：说清 DMAC 四个核心寄存器、三阶段流程、与 CPU 争用主存的三种方式，并能算总线请求次数和 CPU 占用率。

DMA 的基本思想

中断驱动方式中，每传送一个字/字节都要经过 CPU：设备 → CPU 寄存器 → 内存，效率受限。

DMA（Direct Memory Access）的核心思想是：数据传输不经过 CPU，由 DMA 控制器（DMAC）直接控制总线，在设备和主存之间搬运数据。

设备 \overset{DMA 控制器}{\leftrightarrow} 主存 （CPU 不参与数据搬运）

CPU 只在传输开始前设置 DMAC 的参数，传输完成后响应 DMAC 发出的中断。

DMA 控制器的组成

寄存器	功能
AR（主存地址寄存器）	存放当前传输数据在主存中的地址，每传一个字自动 +1
WC（字计数器）	存放还需传输的字数，每传一个字自动 -1，减到 0 表示传输结束
DR（数据缓冲寄存器）	暂存设备与主存之间传输的数据
CR（命令/状态寄存器）	存放 CPU 写入的控制命令和 DMA 当前状态

另外还有中断机构（传输结束时向 CPU 发中断）和控制逻辑（向总线仲裁器发总线请求、接管总线等）。

编者注（"字"指多宽？）：表里说的"每传一个字"，这个字的宽度就是 DR（数据缓冲寄存器）的宽度，由题目给出（常见 8/16/32/64 位）。后面算总线请求次数、算 AR 递增量都要用它，不要默认按 1 字节。AR 每次的增量 = DR 的字节数。

三方都挂在系统总线上——这张图的关键是看清数据走的是哪条路：

   ┌─────────┐                                  ┌─────────┐
   │   CPU   │                                  │  主存    │
   └────┬────┘                                  └────┬────┘
        │                                            │
   ═════╪══════════════ 系统总线 ═══════════════════╪═════
        │                     │                      │
        │  ①设参数/③完成中断   │ ②数据直接在这两者之间走 │
        │                ┌────┴─────┐                │
        └───────────────→│ DMA 控制器 │←──────────────┘
                         │ AR WC DR CR│
                         └────┬─────┘
                              │  设备数据
                         ┌────┴─────┐
                         │   外设    │
                         └──────────┘

数据通路的两端是"设备接口 ↔ 主存"，CPU 不在这条路上。DMAC 里的 DR 只是过渡缓冲，不改变通路的两端——这是选择题的一个落点。CPU 只在 ①（预处理设参数）和 ③（后处理响应完成中断）出现。

DMA 传输过程

预处理阶段

CPU 执行若干条指令，向 DMAC 写入：

主存起始地址 → AR
传输字数 → WC
传输方向（读/写）
启动 DMA 传输

数据传输阶段

DMAC 接管总线控制权，在设备和主存之间逐字传输数据。每传一个字：

设备将数据送入 DR
DMAC 将 AR 中的地址放到地址总线
DR 中的数据通过数据总线写入主存
$AR \leftarrow AR + 1$ ， $WC \leftarrow WC - 1$
若 $WC \neq 0$ ，重复上述过程

后处理阶段

$WC = 0$ 时，DMAC 向 CPU 发出中断请求。CPU 响应中断，执行中断服务程序：

校验传输是否正确
决定是否继续下一批传输
若需要，重新设置 DMAC 参数

DMA 与 CPU 的访存冲突

DMA 传输期间，DMAC 和 CPU 都可能需要访问主存，产生冲突。三种解决方式：

停止 CPU 访存

DMA 传输期间，CPU 完全让出总线，不访问主存。

控制最简单
CPU 效率低（被完全阻塞）
适合数据传输量大且连续的场景

周期窃取（Cycle Stealing）

DMA 每需要传输一个字时，窃取一个存储周期，占用总线一个周期，然后归还。

\underset{}{\underset{⏟}{CPU 周期}} \underset{}{\underset{⏟}{DMA 窃取}} \underset{}{\underset{⏟}{CPU 周期}} \underset{}{\underset{⏟}{DMA 窃取}} \dots

CPU 和 DMA 交替使用总线
CPU 只被延迟一个存储周期（而非整个传输过程）
这是最常用的方式

当 CPU 和 DMA 同时请求访存时，DMA 优先。原因：DMA 对应的外设有实时性要求，数据如果不及时取走可能丢失（如磁盘旋转不等人），而 CPU 延迟一个周期影响不大。

交替访问

将一个存储周期分为两个时间片，一个给 CPU，一个给 DMA。

\underset{一个存储周期}{\underset{⏟}{CPU 半周期 | DMA 半周期}}

CPU 和 DMA 不会冲突，不需要仲裁
要求存储器速度足够快（一个存储周期内完成两次访问）
CPU 没有任何延迟

方式	CPU 受影响程度	控制复杂度	存储器速度要求
停止 CPU	大（完全阻塞）	低	普通
周期窃取	小（延迟一个周期）	中	普通
交替访问	无	高	高（需加倍）

DMA 与中断的区别

特性	中断方式	DMA 方式
数据传输经过 CPU	是	否
传输单位	字/字节	数据块
CPU 介入时机	每次传输	开始和结束
响应时机	指令执行结束后	存储周期结束后
优先级	低于 DMA	高于中断
中断请求的作用	传输数据	报告传输完成

关键区别：中断响应发生在一条指令执行完毕之后（指令边界），DMA 请求响应发生在一个存储周期结束后（更细粒度）。

三种方式其实是配合使用的

选择题常把三种 I/O 方式当成互斥的三选一，但实际的一次磁盘传送里它们是分工协作的：

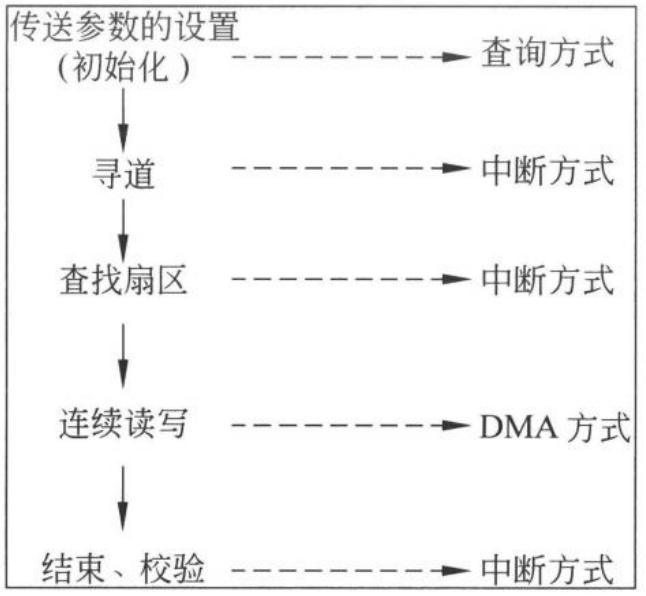

图 8.24 DMA 方式进行磁盘数据传送过程

阶段	用哪种方式	为什么
传送参数设置（初始化）	查询	CPU 主动写 DMAC 寄存器，同步完成，不值得中断
寻道、查找扇区	中断	机械动作耗时长（ms 级），CPU 不能干等
连续读写数据	DMA	数据率高、成批传送，逐字中断扛不住
结束、校验	中断	一次性事件，通知 CPU 做后处理

所以"用了 DMA 就不用中断了"是错的——DMA 的开头和结尾都靠中断。

交互可视化

加载可视化中...

例题

例 1：某 DMA 接口的 AR 为 20 位，WC 为 16 位。该 DMA 一次最多传输多少字节？能访问的最大主存空间是多少？

解：WC 16 位，最多计数 $2^{16} = 64 K$ 个字（如果按字节计数则 64 KB）。AR 20 位，最大寻址 $2^{20} = 1 MB$ 。

例 2：DMA 传输完成后，CPU 是如何得知的？

解：DMA 控制器在 WC 减到 0 后，向 CPU 发出中断请求。CPU 在当前指令执行完毕后响应该中断，进入 DMA 的中断服务程序进行后处理。DMA 传输完成后的通知仍然依赖中断机制。

例 3：为什么 DMA 请求的优先级高于中断请求？

解：DMA 对应的外设（如磁盘）有严格的实时要求——磁盘旋转到数据位置时如果不立刻读取，数据就会转过去，需要等一圈才能再读。而 CPU 被延迟一个存储周期的代价很小。因此 DMA 请求优先级必须高于一般中断请求。

例 4（DMA 效率计算）：某计算机主频 500 MHz，CPI = 4，外设数据率 40 MB/s，I/O 数据端口 32 位。采用 DMA 方式，每次传送块大小 1000 B，DMA 预处理和后处理共需 125 条指令。求 CPU 用于该外设 I/O 的时间占比；并与中断方式对比。

解：

Step 1. 把指令条数折成时钟周期。题目给的是指令条数，公式要的是周期数：

每次 DMA 的 CPU 开销 = 125 条 \times CPI 4 = 500 时钟周期

Step 2. 算 DMA 每秒被触发多少次。DMA 以块为单位：

N_{DMA} = \frac{40 \times 10^{6} B/s}{1000 B/块} = 40 000 次/秒

Step 3. 占比。DMA 只有预处理和后处理要 CPU 参与，数据传输阶段全由 DMAC 完成：

\frac{40 000 \times 500}{500 \times 10^{6}} = \frac{2 \times 10^{7}}{5 \times 10^{8}} = 4 %

Step 4. 对比中断方式。这里有个关键区别：中断方式是每传一个"传输单位"就中断一次，而传输单位由 I/O 数据端口位宽决定——本题端口 32 位，所以每次传 4 B，不是 1 B：

N_{中断} = \frac{40 \times 10^{6} B/s}{4 B/次} = 10^{7} 次/秒

\frac{10^{7} \times 500}{500 \times 10^{6}} = \frac{5 \times 10^{9}}{5 \times 10^{8}} = 10 = 1000 %

占比超过 100%，意味着CPU 全部时间都用来伺候这一个设备也来不及。这就是高速设备必须用 DMA 的原因。

编者注（两个失分点）：
传输单位不是"1 字节"。真题会通过"I/O 数据端口 32 位""每次传送一个字"这类条件把单位告诉你， $N = R \div u$ 里的 $u$ 必须用题给的那个值。默认按字节算是最常见的错法。
指令条数要乘 CPI 才是周期数。题目给"服务程序 18 条指令 + 其他开销 2 条指令、CPI = 5"时，每次开销是 $(18 + 2) \times 5 = 100$ 个周期——两部分先相加再乘。

另一类计算：总线请求次数

DMA 控制器里的数据缓冲寄存器（DR）每装满一次，就向 CPU 发一次总线请求。所以：

N_{总线请求} = \frac{块大小（位）}{DR 位宽} = \frac{块大小(B) \times 8}{DR 位宽}

例：磁盘一个扇区 512 B，DMA 控制器的数据缓冲寄存器 64 位，问读一个扇区期间 DMA 向 CPU 发了多少次总线请求？

N = \frac{512 \times 8}{64} = \frac{4096}{64} = 64 次

编者注（易错）：先把两边统一到位（bit）再除。512 B 和 64 bit 直接相除会得到 8，差 8 倍。若 DR 是 32 位（4 B），则 $512 \div 4 = 128$ 次。

易混淆知识点

0. "DMA 全程不需要 CPU"对吗？

不对，这是常见的判断题陷阱。DMA 的三个阶段中只有数据传输阶段完全由 DMAC 硬件完成、不需要 CPU 执行指令：

预处理（初始化）：CPU 执行指令设置 DMAC 的地址寄存器、字计数器、传送方向——需要 CPU
数据传输：DMAC 控制总线逐字传送——不需要 CPU
后处理：传送完毕 DMAC 发中断，CPU 执行中断服务程序校验、善后——需要 CPU

所以正确表述是"DMA 传输过程不需要 CPU 干预"，而不是"DMA 方式不需要 CPU"。

1. DMA 请求和中断请求是一回事吗？

不是。DMA 请求是 DMAC 向 CPU 申请总线控制权，CPU 在当前存储周期结束后响应（让出总线）。中断请求是设备请求 CPU 执行中断服务程序，CPU 在当前指令执行完毕后响应。DMA 的粒度更细（存储周期级），中断的粒度更粗（指令级）。

2. DMA 传输完成后靠什么通知 CPU？

靠中断。DMA 传输完成后，DMAC 向 CPU 发中断请求，CPU 响应后执行后处理程序。所以 DMA 方式并没有完全取代中断，而是将中断的使用从"每传一个字就中断一次"降低为"传完整块数据才中断一次"。

3. 周期窃取时，CPU 程序执行会变慢吗？

会，但影响很小。每次窃取一个存储周期，CPU 的访存操作被推迟了这一个周期。如果 DMAC 窃取很频繁（高速设备），CPU 的有效执行速度会下降，但远好于中断方式下 CPU 全程参与数据搬运。

考点清单

DMA 传输数据不经过 CPU，以数据块为单位
DMAC 四个核心寄存器：AR（地址）、WC（计数）、DR（数据缓冲）、CR（命令/状态）
DMA 传输三阶段：预处理（CPU 设参数）→ 数据传输（DMAC 控制）→ 后处理（中断通知 CPU）
周期窃取是最常用的访存冲突解决方式，DMA 优先于 CPU
DMA 响应在存储周期结束后，中断响应在指令执行结束后
DMA 传输完成的通知仍然使用中断机制

教材出处

袁春风《计算机组成与系统结构（第 3 版）》§8.5 DMA 方式：图 8.24（p301）

真题练习

2025Q212分 2024Q222分 2023Q222分 2022Q448分 2020Q222分 2019Q222分 2018Q438分 2015Q212分 2013Q222分 2009Q438分
