Cache基本概念与工作原理

考情分析

Cache 是 408 存储系统的核心。命中率公式、平均访问时间计算、映射方式是三大核心出题点。

大纲定位

考纲第三章（六）「高速缓冲存储器（Cache）」第 1 条：Cache 的基本原理。

要求到什么程度：说清 Cache 为什么有用（局部性）、一次访问的完整流程、命中率与平均访问时间怎么算。后三条（映射方式、替换算法、写策略）各有专篇。

CPU 与主存的速度鸿沟

CPU 速度（GHz 级）与主存速度（百 ns 级）之间存在巨大差距。如果 CPU 每次都直接访问主存，绝大多数时间都在等待。Cache 利用程序的局部性，将频繁访问的数据放在 SRAM 中，大幅降低平均访问时间。

局部性原理

时间局部性

刚被访问的数据，近期很可能再次被访问。

例：循环体内的变量、计数器、累加器。

空间局部性

刚被访问的数据，其周围地址的数据近期也很可能被访问。

例：顺序执行的指令、数组的连续元素。

这两种局部性决定了 Cache 的有效性：将刚访问的数据（时间局部性）及其周围的数据块（空间局部性）一并放入 Cache，后续访问大概率命中。

Cache 工作流程

CPU 发出地址
    ↓
查找 Cache（按 tag 比较）
    ↓
命中？
 是 → 从 Cache 读取数据（快）
 否 → 从主存读取数据块，装入 Cache，再向 CPU 提供数据（慢）

流程里的 tag（标记） 是什么：主存比 Cache 大得多，一个 Cache 行在不同时刻可能装过不同的主存块，所以每行必须额外存一份"我现在装的是谁"的身份证——这就是 tag。它取自主存地址的高位段，和数据一起存在 Cache 行里（见下文「数据块（Cache 行）」）。判命中就是拿地址的 tag 段与行里存的 tag 比对。具体怎么切这个字段，见《Cache地址映射》。

Cache 对程序员透明，由硬件自动管理。程序不需要显式操作 Cache。

命中率

H = \frac{N_{c}}{N_{c} + N_{m}}

其中 $N_{c}$ 是 Cache 命中的次数， $N_{m}$ 是未命中（需要访问主存）的次数， $N_{c} + N_{m}$ 为总访问次数。 $H$ 通常在 0.9 以上。缺失率 $M = 1 - H$ 。

真题不直接给次数——要从访问模式推

上面那个公式的前提是题目告诉你 $N_{c}$ 和 $N_{m}$ 。大题里从来不这么给，给的是一段 C 代码或一个数组遍历，要你自己数。推法只有两步：

第一步：一块装几个元素。

n = \frac{块大小}{单个元素大小}

第二步：顺序遍历时，每块只有首次访问缺失，块内其余 $n - 1$ 次都命中。

H = \frac{n - 1}{n} = 1 - \frac{1}{n}

例：块大小 64 B，数组元素是 int（4 B），行优先顺序遍历。

n = 64 \div 4 = 16 \Rightarrow H = \frac{15}{16} = 93.75 %

反面：局部性被破坏时会怎样

只讲"有局部性就快"是不够的，真题同一问里往往紧接着考反面。判据是工作集有没有超出 Cache 的数据容量：

Cache 数据容量 = 行数 \times 块大小

例：Cache 8 行、块 64 B，数据容量 $8 \times 64 = 512$ B。二维数组每行 1024 B，若按列优先访问，每次访问跨过 1024 B——

1024 B > 512 B（Cache 数据容量）

意味着走完一列回来时，先前调入的块早已被后续块反复替换掉，每一次访问都缺失：

H = 0 %

编者注（卷面）：这一问的得分点不是那个 0%，而是根因要说全。只写"跨步大 / 空间局部性差"不到位，要点明「工作集超过 Cache 数据容量 → 反复冲突替换 → 前面调入的块回来时已被换出」。

算命中率的动作清单

先算 $n = $ 块大小 $\div$ 元素大小
判访问步长在不在一块之内——在，走 $H = 1 - 1 / n$
步长跨块时，比较工作集与 Cache 数据容量（ $=$ 行数 $\times$ 块大小）
工作集超容量 → 反复替换 → $H \approx 0$
若语句是"读改写"（如 a[i] = a[i]/x），一个元素访存 2 次（读一次写一次），分母要翻倍

平均访问时间

先访问 Cache，未命中再访问主存

t_{a} = H \cdot t_{c} + (1 - H) \cdot (t_{c} + t_{m})

化简：

t_{a} = t_{c} + (1 - H) \cdot t_{m}

其中 $t_{c}$ 是 Cache 访问时间， $t_{m}$ 是主存访问时间。

同时访问 Cache 和主存（命中则取消主存访问）

t_{a} = H \cdot t_{c} + (1 - H) \cdot t_{m}

两种模型的区别：第一种未命中时，访问 Cache 的时间已经浪费；第二种未命中时，主存访问同时启动，未命中惩罚不包含 Cache 时间。

考场上怎么判该用哪个

题目不一定会明说用哪种模型，得从题面措辞识别：

题面出现	用哪个
「同时访问 / 并行启动 Cache 和主存」「命中则中止主存访问」	模型二 $t_{a} = H t_{c} + (1 - H) t_{m}$
「先访 Cache，未命中再访主存」「未命中后从主存调入」	模型一 $t_{a} = t_{c} + (1 - H) t_{m}$
只给「命中时间」和「缺失损失」两个量	模型一的等价形式： $t_{a} = 命中时间 + 缺失率 \times 缺失损失$

第三行最要紧——真题里 Cache 平均访问时间就是按这个形式给分的，且题干并不声明模型。此时「缺失损失」是相对命中而言的额外开销，一次未命中的总代价是命中时间 $+$ 缺失损失。

编者注（易错）：默认套「同时访问」是常见的失分方式。给了「命中时间 + 缺失损失」就老老实实用 $t_{c} + (1 - H) \times$ 缺失损失，两种模型算出来的数不一样，对不上标答。

效率

e = \frac{t_{c}}{t_{a}}

命中率越高，平均访问时间越接近 Cache 时间，效率越高。

数据块（Cache 行）

Cache 与主存之间以块为单位传输，不是以字节为单位。一个 Cache 行（Cache Line）的数据部分通常 64 字节。

好处：利用空间局部性，一次传输一整块，后续对该块内其他地址的访问直接命中。

一行里不止有数据

这是算容量题的命根子。Cache 行 = 数据 + 标记 + 若干控制位：

[\underset{有 效 位}{\underset{⏟}{V}} \underset{标 记}{\underset{⏟}{Tag}} \underset{数 据 块}{\underset{⏟}{Data}} \underset{脏 位}{\underset{⏟}{(D)}} \underset{替 换 算 法 位}{\underset{⏟}{(\cdot)}}]

字段	作用	什么时候有
有效位 V	标记这一行装没装过有效数据。V=0 时即使 Tag 碰巧匹配也不算命中——防的是上电后的随机残留	总是有
Tag（标记）	存放该行当前装的是哪一个主存块的高位地址，命中判定就是拿它和地址的 tag 段比	总是有
数据块	从主存搬来的那一整块	总是有
脏位 D	该行被写过、与主存不一致	仅回写策略
替换算法位	如 LRU 位， $k$ 路组相联需 $\log_{2} k$ 位	题目提到替换算法时

所以命中判定的完整条件是：有效位 $= 1$ 且 Tag 匹配，两个缺一不可。

而「Cache 总容量」这个说法要看题目口径——问总容量时通常指 $行数 \times (V + Tag + 数据 + \dots)$ ，只答数据区容量是最常见的丢分点。具体算法见《Cache地址映射》。

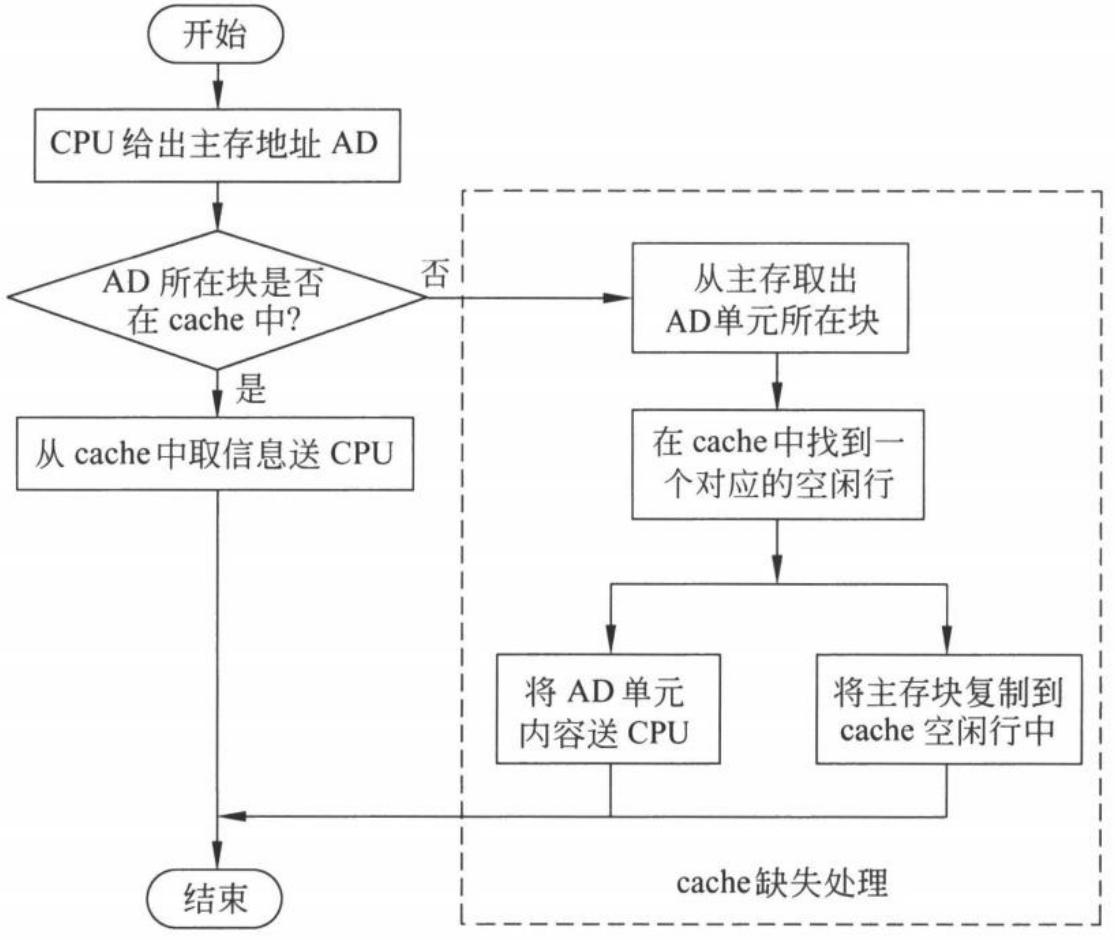

图 7.26 带 cache 的 CPU 的访存操作过程

图中虚线框内是 cache 缺失处理：从主存取出该块 → 在 cache 中找一个对应的空闲行 → 一边把数据送 CPU、一边把整块复制进 cache。注意"送 CPU"和"装入 cache"是并行的两条支路。

交互可视化

加载可视化中...

例题

例1：平均访问时间计算

Cache 访问时间 $t_{c} = 10$ ns，主存访问时间 $t_{m} = 100$ ns，命中率 $H = 0.95$ 。

同时访问模型：

t_{a} = 0.95 \times 10 + 0.05 \times 100 = 9.5 + 5 = 14.5 ns

先访问 Cache 模型：

t_{a} = 10 + 0.05 \times 100 = 10 + 5 = 15 ns

例2：由命中率反推访问次数

设 CPU 共访问存储器 1000 次，其中访问主存 50 次，则：

N_{c} = 950, N_{m} = 50

H = \frac{950}{1000} = 0.95

考点清单

Cache 利用局部性原理工作，时间局部性和空间局部性都很重要
Cache 由硬件自动管理，对程序员透明
命中率公式： $H = N_{c} / (N_{c} + N_{m})$
平均访问时间（同时访问）： $t_{a} = H \cdot t_{c} + (1 - H) \cdot t_{m}$
平均访问时间（先访 Cache）： $t_{a} = t_{c} + (1 - H) \cdot t_{m}$
Cache 与主存以块为单位传输数据（利用空间局部性）
命中率通常要求在 90% 以上，才能有效提升系统性能
Cache 行 = 有效位 + Tag + 数据（+ 脏位 + 替换算法位），命中 = 有效位为 1 且 Tag 匹配
真题不直接给命中次数：先算一块装几个元素 $n$ ，顺序遍历则 $H = 1 - 1 / n$
工作集超过 Cache 数据容量（行数 × 块大小）→ 反复冲突替换 → $H \approx 0$
题目给「命中时间 + 缺失损失」时用 $t_{a} = t_{c} + (1 - H) \times$ 缺失损失，别默认套同时访问模型

教材出处

袁春风《计算机组成与系统结构（第 3 版）》§7.5 高速缓冲存储器：图 7.26（p236）
