程序的机器级表示

考情分析

2014、2017、2019、2023、2024 年均以综合题形式考查了 C 代码到汇编的翻译。高频考点：循环语句的汇编实现、过程调用的栈帧布局、call/ret 的操作细节。

选择语句的机器级表示

if-else 语句的通用翻译模式（goto 形式）：

    t = test_expr;
    if (!t) goto false;
    then_statement
    goto done;
false:
    else_statement
done:

编译器使用 cmp/test 设置标志位，再用条件转移指令实现分支选择。

示例：

int get_cont(int *p1, int *p2) {
    if (p1 > p2) return *p2;
    else return *p1;
}

参数 p1 在 [ebp+8]，p2 在 [ebp+12]，返回值放 eax。

mov eax, dword ptr [ebp+8]    ; 加载 p1
mov edx, dword ptr [ebp+12]   ; 加载 p2
cmp eax, edx                  ; 比较 p1 和 p2
jbe .L1                       ; 若 p1 <= p2，跳到 L1（无符号比较）
mov eax, dword ptr [edx]      ; 取 *p2 作为返回值
jmp .L2
.L1:
mov eax, dword ptr [eax]      ; 取 *p1 作为返回值
.L2:

指针比较按无符号整数处理，因此使用 jbe（无符号"小于等于"）。

循环语句的机器级表示

三种循环都可以转换为"条件测试 + 条件跳转"的形式。编译器通常统一转换为 do-while 结构。

do-while

loop:
    body_statement
    t = test_expr;
    if (t) goto loop;

循环体至少执行一次。

while

先判断再进入循环体，转换为带前置判断的 do-while：

    t = test_expr;
    if (!t) goto done;
loop:
    body_statement
    t = test_expr;
    if (t) goto loop;
done:

for

for (init; test; update) body 等价于：

    init;
    t = test;
    if (!t) goto done;
loop:
    body;
    update;
    t = test;
    if (t) goto loop;
done:

示例：

int nsum_for(int n) {
    int i, result = 0;
    for (i = 1; i <= n; i++)
        result += i;
    return result;
}

mov ecx, dword ptr [ebp+8]   ; 加载参数 n
mov eax, 0                    ; result = 0
mov edx, 1                    ; i = 1
cmp edx, ecx                  ; 比较 i 与 n
jg .L2                        ; 若 i > n，跳过循环
.L1:
add eax, edx                  ; result += i
add edx, 1                    ; i++
cmp edx, ecx                  ; 比较 i 与 n
jle .L1                       ; 若 i <= n，继续循环
.L2:

result 分配到 eax（同时是返回值），i 分配到 edx。int 型比较属于有符号，使用 jg/jle。

过程调用的机器级表示

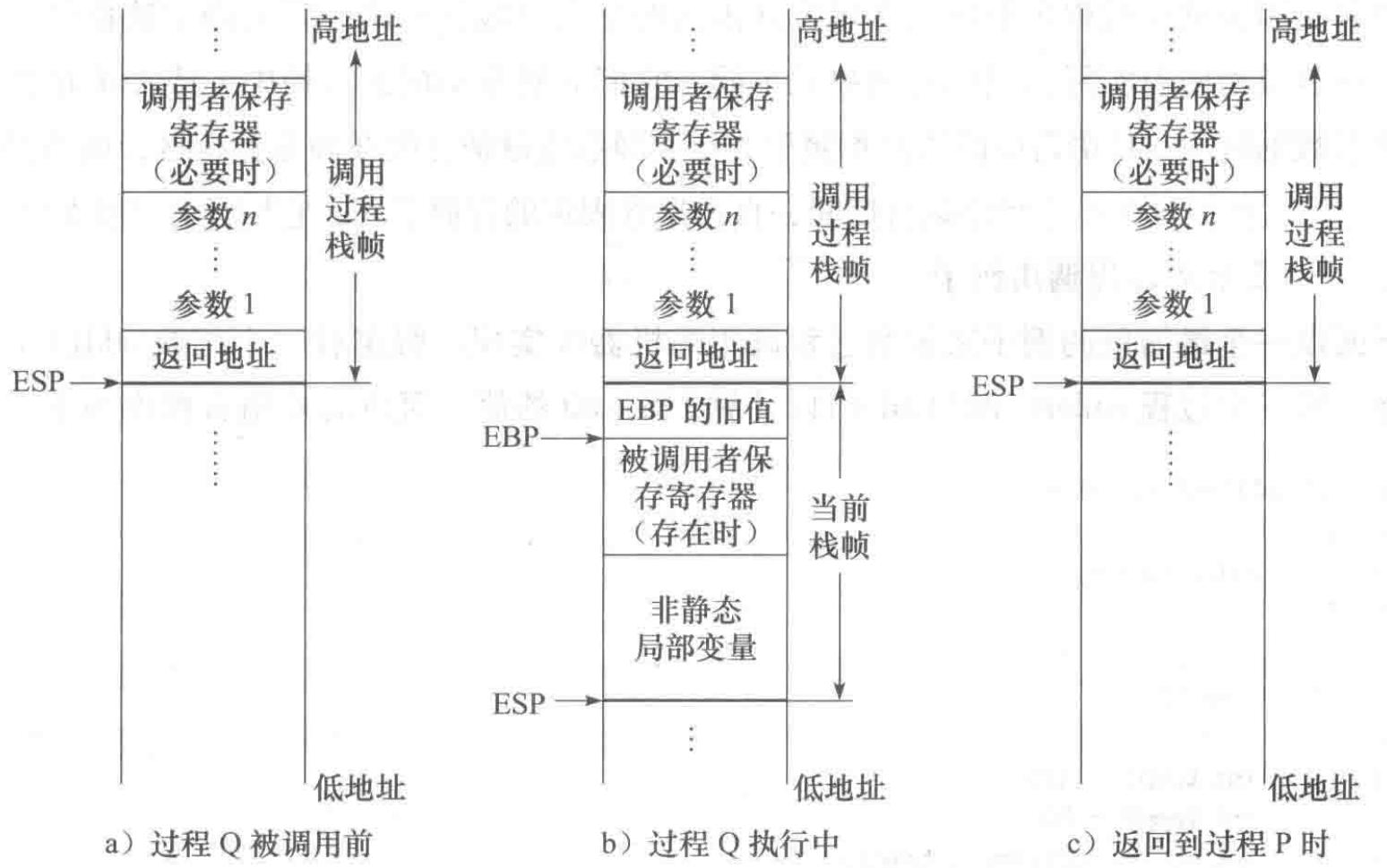

调用过程

假设过程 P（调用者）调用过程 Q（被调用者）：

1. P 将参数放到 Q 能访问的位置（压入栈中）
2. P 执行 call Q：将返回地址（call 的下一条指令地址）压栈，跳转到 Q
3. Q 建立栈帧：push ebp; mov ebp, esp; sub esp, N
4. Q 执行函数体
5. Q 将返回值放入 eax，执行 leave（或等价操作）恢复栈帧
6. Q 执行 ret：弹出返回地址，跳回 P

栈帧结构

栈从高地址向低地址增长。EBP 指向当前栈帧底部（保存旧 EBP 的位置），ESP 指向栈顶。

高地址
┌─────────────────┐
│   参数 n         │  [ebp+12]
│   参数 1         │  [ebp+8]
│   返回地址        │  [ebp+4]   ← call 指令压入
├─────────────────┤
│   旧 EBP         │  [ebp]     ← push ebp
├─────────────────┤
│   局部变量 1      │  [ebp-4]
│   局部变量 2      │  [ebp-8]
│   ...            │
│   被调用者保存寄存器│
│   为下次 call 准备 │
│   的参数区        │
└─────────────────┘  ← ESP（栈顶）
低地址

寄存器保存约定

类别	寄存器	谁负责保存
调用者保存	EAX, ECX, EDX	P 在 call 前保存（如果之后还要用）
被调用者保存	EBX, ESI, EDI	Q 使用前先 push，返回前 pop 恢复

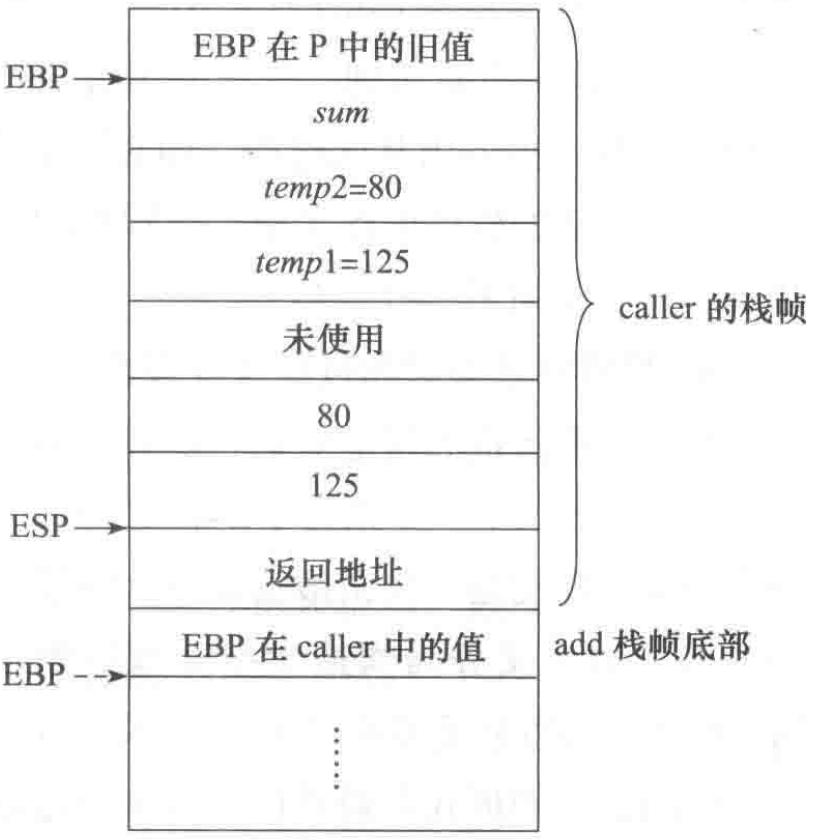

完整示例

int add(int x, int y) { return x + y; }

int caller() {
    int temp1 = 125, temp2 = 80;
    int sum = add(temp1, temp2);
    return sum;
}

caller 的汇编代码：

push ebp                       ; 保存调用者的 EBP
mov ebp, esp                   ; 建立新栈帧
sub esp, 24                    ; 分配局部变量和参数空间
mov dword ptr [ebp-12], 125    ; temp1 = 125
mov dword ptr [ebp-8], 80      ; temp2 = 80
mov eax, dword ptr [ebp-8]     ; 加载 temp2
mov [esp+4], eax               ; 参数 2 入栈（高地址）
mov eax, dword ptr [ebp-12]    ; 加载 temp1
mov [esp], eax                 ; 参数 1 入栈（低地址）
call add                       ; 调用 add，返回值在 eax
mov dword ptr [ebp-4], eax     ; sum = 返回值
mov eax, dword ptr [ebp-4]     ; 将 sum 作为 caller 的返回值
leave                          ; mov esp,ebp + pop ebp
ret                            ; 弹出返回地址，返回

add 的汇编代码（含机器码）：

8048469: 55        push ebp
804846a: 89 e5     mov ebp, esp
804846c: 8b 45 0c  mov eax, dword ptr [ebp+12]   ; 加载 y
804846f: 8b 55 08  mov edx, dword ptr [ebp+8]    ; 加载 x
8048472: 8d 04 02  lea eax, [edx+eax]            ; eax = x + y
8048475: 5d        pop ebp
8048476: c3        ret

add 函数用 lea 指令完成加法运算（lea 计算地址但不访存，这里利用地址计算实现 x+y）。

leave 指令

等价于：

mov esp, ebp    ; 释放局部变量空间，ESP 回到保存旧 EBP 的位置
pop ebp         ; 恢复调用者的 EBP

考点清单

• if-else：cmp + 条件跳转（真分支顺序执行，假分支 goto）
• 循环：for/while 都可以转换为 do-while + 前置判断
• call = push 返回地址 + jmp；ret = pop 返回地址 + jmp
• 栈帧：EBP 指向底部（固定），ESP 指向栈顶（动态变化）
• 参数通过 [ebp+8]、[ebp+12] 等访问（32 位系统中参数每个占 4 字节）
• 返回值放在 EAX 中
• EAX/ECX/EDX 为调用者保存，EBX/ESI/EDI 为被调用者保存
• leave = mov esp,ebp + pop ebp
