多模块存储器

2026 大纲 三（四）2 多模块存储器。

器件快不了，就让多个器件的等待时间重叠起来

单个存储体的存储周期由器件特性决定，很难缩短。既然一次访问的延迟压不下去，那就换个目标——提高单位时间能完成多少次访问。做法是用多个结构相同的存储模块（体），每个体有自己独立的地址寄存器、数据寄存器和读写控制电路，因此可以各自独立地存取。

🔴 多模块存储器一点也没有缩短存储周期。 单个体该花多久还是花多久，提高的是吞吐率——让多个体的存储周期在时间轴上互相重叠。这与流水线 CPU 不缩短单条指令的延迟、只提高吞吐率，是完全同一个道理。

但"能并行"不等于"一定并行"。四个体各干各的，前提是连续的几次访问恰好落在不同的体上；要是连着几次都撞在同一个体上，多出来的三个体只能干看着。所以关键不在有几个体，而在地址是怎么划分到体上的——这就是下一节两种编址方式的分歧点，也是本篇几乎所有题目的入口。

先动手看一眼

加载可视化中...

拨的时候盯住时序图上那几条"忙"的色带：它们是错开而重叠的，每条自己的长度（存储周期）始终没变。

一、两种编址方式

	连续编址（高位交叉）	交叉编址（低位交叉）
地址划分	高位是体号，低位是体内地址	高位是体内地址，低位是体号
4 个体、每体 4 单元时	地址 0~3 在体 0、4~7 在体 1、8~11 在体 2、12~15 在体 3	地址 0 在体 0、1 在体 1、2 在体 2、3 在体 3、4 又回体 0……
体内地址	连续	不连续，第 $i$ 体存 $i,i+m,i+2m,\dots$（按"模 $m$"交叉）
连续访问时	一直待在同一个体里，并行能力完全用不上，吞吐率与单体相同	相邻地址分布在不同体上，访问可以重叠进行
价值	地址空间的整齐划分（把不同区域分配给不同用途）	提速的来源

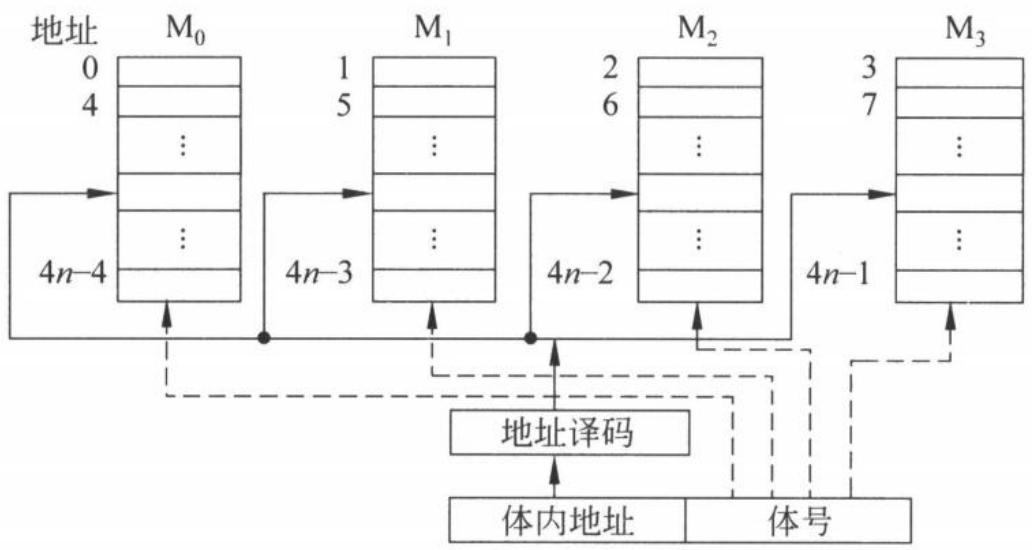

图 7.13　交叉编址的多模块存储器（袁春风《计算机组成与系统结构（第 3 版）》p218）

交叉编址下有一条最常用的判据：

🔴 体号 $=$ 地址的低 ${\log }_{2}m$ 位。 判断两个地址是否落在同一个体，只需比较这几位。体数 $m$ 取 2 的幂，"对 $m$ 取模"才能退化成"取低 ${\log }_{2}m$ 位"，用连线就能实现而不需要除法电路。

高位交叉不是"错误"的设计，它的目标本就不是并行。同样的道理也出现在主存与 CPU 的连接中——片选用高位地址正是为了让片内地址连续，见 主存和 CPU 之间的连接。

二、流水线访问

先分清两个时间量：$T$ 是单个体完成一次存取所需的时间（存储周期），$\tau$ 是总线传送一个字的时间（总线周期、一拍）。当每个体一次读写的位数正好等于总线的数据位宽时，采用轮流启动方式：每隔一个总线拍启动下一个体。时序（$m=4$、$T=4\tau$）：

时刻	$0$	$\tau$	$2\tau$	$3\tau$	$4\tau$	$5\tau$	$6\tau$	$7\tau$
体 0	启动	忙	忙	忙	出 $d_0$
体 1		启动	忙	忙	忙	出 $d_1$
体 2			启动	忙	忙	忙	出 $d_2$
体 3				启动	忙	忙	忙	出 $d_3$

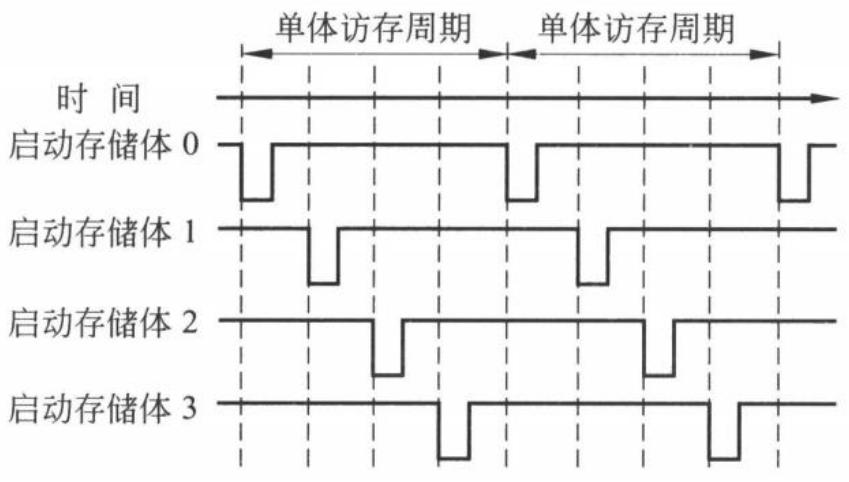

图 7.14　4 体交叉轮流访问方式（袁春风《计算机组成与系统结构（第 3 版）》p218）

看这张时序表要抓住一件事：四个体各自仍然要花满一个存储周期 $T$，器件本身一点没变快，变化的只是启动时刻错开了、这些 $T$ 在时间轴上互相重叠。

🔴 各体的启动间隔是总线拍 $\tau$，不是存储周期 $T$。 这是理解流水的关键：体的工作是重叠的，总线的传送是串行的。对外的效果就是第一个字在 $T$ 时刻出来，此后每隔 $\tau$ 出一个。

由此得到两条最常用的结论：

$$\text{读 }m\text{ 个连续字：}t=T+(m-1)\tau ,\text{无冲突条件：}T\le m\cdot \tau$$

第一条要看清是 $T+(m-1)\tau$ 而不是 $m\cdot T$——只有第一个字要等满一个存储周期，后面的都是流水出来的。第二条的道理是：轮一圈需要 $m\tau$，回到某个体时它上一次的操作必须已经完成。$T=m\tau$ 时恰好首尾衔接、流水不断，是临界条件（教材里"每隔 $1/m$ 个存储周期启动一个体"说的正是这种情形）；$T>m\tau$ 则回头时该体仍忙，流水线断流。

判访存冲突：光"同体"还不够

给一串访问地址问"哪一对可能冲突"，要同时满足两个条件，缺一不可：

1. 两个地址落在同一个体——比较地址的低 ${\log }_{2}m$ 位；
2. 两次访问在序列中的间隔小于 $m$——间隔 $\ge m$ 时该体已经轮完一圈、恢复空闲，接得上；间隔 $<m$ 时前一次还在忙。

所以一串地址里同体的配对往往有好几对，真正冲突的只是那些挨得太近的。判题时先按 $modm$ 给每个地址标体号，再在同体的那些位置之间数间隔，间隔恰好等于 $m$ 的那一对是"刚恢复就接上"，不冲突。

一次访问要占几个存储周期

另一类问法是给一个具体地址和一个数据长度，问读它需要几个存储周期。做法分两步：先看一次并行访问能覆盖哪几个字节（$m$ 个体各出 $b$ 位，一次覆盖的是一段对齐的 $m\cdot b/8$ 字节），再看该数据跨了几个这样的段。

举例：4 体交叉、每体 8 位、总线 32 位，则一次覆盖 4 字节且边界对齐到 4 的倍数。一个 8 字节的 double 若起始地址除以 4 余 2，它占的字节会横跨 $[24,27]$、$[28,31]$、$[32,35]$ 三段，因此要 3 个存储周期；若起始地址本身是 4 的倍数，则只需 2 个。没对齐会多出一次访问，这与 位扩展的物理结构 是同一件事的两种问法。

三、带宽的三种计算口径

这是本节最容易混淆的地方——"最大带宽"与"读一组字的平均带宽"是不同的量，数值差别不小。

求什么	用哪个	含义
最大 / 稳态 / 峰值带宽	$B_{max}={\displaystyle \frac{mW}{T}}=m\times {\displaystyle \frac{W}{T}}$	流水线满载之后每隔 $T/m$ 就有一个字输出，即单体带宽的 $m$ 倍（$W$ 为字宽）
连续读 $m$ 个字的时间或其平均带宽	$t=T+(m-1)\tau$，$\overline{B}={\displaystyle \frac{mW}{t}}$	第一个字的 $T$ 是躲不掉的启动代价
已给出送地址时间的一次突发访问	$t={\tau }_{\text{地址}}+T+m\cdot \tau$	送首地址 $+$ 第一个体准备好 $+$ $m$ 个字各占一拍

三者的差别全在"那一个启动的 $T$ 算不算进去"。问"最大 / 峰值带宽"时不算（假定流水已满载），问"读这一组字的平均带宽"时要算，所以后者的加速倍数一定小于 $m$；读的字数越多，这个代价摊得越薄，$m\to \mathrm{\infty }$ 时两者相等。

三种口径各代一组数：为什么加速比只有 2.29 而不是 4，突发访问为什么只等一个存储周期（想核对自己会不会把口径用串时展开）

（一）稳态最大带宽。 4 体交叉，$T=50$ ns，数据总线 32 位（$W=4$ B）：

$$B_{max}=\frac{4\times 4\text{B}}{50\text{ns}}=320\text{MB/s}$$

单体只有 $4\text{B}/50\text{ns}=80$ MB/s。

（二）读一组 $m$ 个字的平均带宽。 4 体，$T=200$ ns，$\tau =50$ ns，$W=4$ B，连续读 4 个字：

$$t=200+3\times 50=350\text{ns},\overline{B}=\frac{16\text{B}}{350\text{ns}}\approx 45.7\text{MB/s}$$

单体读 4 个字需 $4\times 200=800$ ns，加速比 $800/350\approx 2.29$ 倍——不到 $m=4$，因为启动那一个 $T$ 被摊进了平均值。读的字数越多摊得越薄，越接近口径一的上限。

（三）含送地址时间的突发传送。 8 体交叉，送首地址 5 ns，存储周期 40 ns，总线一拍 5 ns，每字 4 B，读 32 B（8 个字）：

$$t=5+40+8\times 5=85\text{ns}$$

要点是：8 个体的准备工作是重叠的，只需等第一个体的 40 ns，而不是 $8\times 40=320$ ns。

（四）判断两个地址是否同体。 8 体交叉编址，0x1F40 与 0x1F48：8 体需看低 3 位，十六进制末位即为低 4 位。

$$\mathtt{\text{0x1F40}}:\mathtt{\text{0}}={0000}_2\Rightarrow \text{低 3 位}=000\Rightarrow \text{体 0}$$$$\mathtt{\text{0x1F48}}:\mathtt{\text{8}}={1000}_2\Rightarrow \text{低 3 位}=000\Rightarrow \text{体 0}$$

两者同体；若这两次访问在序列中挨得比 8 拍近，就会冲突。

四、什么时候交叉编址帮不上忙

⚠️ 交叉编址只对连续访问有效。 随机访问时地址落在哪个体是随机的，可能连续撞在同一个体上，此时与单体无异；即使地址连续，多个访问源（如指令预取与数据访问同时进行）仍可能争用同一个体。

还有一个概念关系要理顺：位扩展并联的多片芯片算不算多体交叉？从物理连接看是同一件事的两种描述。若上层按字节编址而每片一次只出 1 字节，则字节地址的低 ${\log }_{2}k$ 位就决定落在哪一片。差别只在观察粒度——位扩展关注"各片合起来凑成一个字"，交叉编址关注"相邻地址落在不同片"。判断题里说某内存条"采用多模块交叉编址方式"，说的正是这一层。

考点速记

1. 多模块存储器是空间并行技术，提高吞吐率而非缩短单体存储周期；连续编址（高位交叉）体号取高位、体内地址连续、无法并行，交叉编址（低位交叉）体号取低位、相邻地址在不同体、支持流水线访问。体号 $=$ 地址的低 ${\log }_{2}m$ 位。
2. 各体的启动间隔是总线拍 $\tau$ 而非存储周期 $T$；读 $m$ 个连续字的时间 $=T+(m-1)\tau$；无冲突条件 $T\le m\tau$，等号成立时流水恰好不断流。
3. 最大带宽 $=mW/T$ 是单体的 $m$ 倍；读一组字的平均带宽含启动代价，倍数一定小于 $m$。交叉编址只对连续访问有效。

这一节在真题里被考过的形式（下方「真题练习」里属于本篇的那几道）：

• 给一串访存地址，问哪一对可能发生冲突：先按 $modm$ 标出每个地址的体号，再在同体的位置之间数间隔。同体且间隔 $<m$ 才冲突；间隔恰好等于 $m$ 是"刚恢复就接上"，不冲突。⚠️ 只看同体不看间隔会多选。
• 给一个地址和数据长度，问读它需要几个存储周期：一次并行访问覆盖的是一段对齐的 $m\cdot b/8$ 字节，数该数据跨了几段。起始地址不对齐会多出一次。
• 给若干芯片交叉编址，问哪个地址与某地址在同一芯片：比较低 ${\log }_{2}m$ 位，把十六进制末位展开成二进制去取。
• 大题里算突发传送一次要多久：${\tau }_{\text{地址}}+T+m\tau$。要点是各体的准备是重叠的，只等第一个体的 $T$。
• 大题里问四体低位交叉的最大带宽："每 $1/m$ 个存储周期启动一个体"即 $T=m\tau$，最大带宽 $=mW/T$。

易错：把读 $m$ 个连续字的时间算成 $m\cdot T$。只有第一个字等满 $T$，其余每隔 $\tau$ 出一个。

易错：判冲突只比体号不看间隔。间隔 $\ge m$ 的同体访问不冲突。

易错：把"最大带宽"和"读一组字的平均带宽"混用。前者不含启动代价、是单体的 $m$ 倍，后者含、必定小于 $m$ 倍。

易错：以为多体交叉缩短了存储周期。它只让多个存储周期重叠，单体的 $T$ 一点没变。

教材出处

• 袁春风《计算机组成与系统结构（第 3 版）》§7.2.6 多模块存储器：连续编址与交叉编址的地址划分、轮流启动方式、图 7.13 与图 7.14（p217~218）
