硬布线控制器 ​

2026 大纲 五（四）控制器的功能和工作原理（硬布线控制器）。

控制器只回答一个问题：这一拍把哪几个门打开 ​

不管硬布线还是微程序，控制器要做的事只有一件——在第几拍，把哪几个门打开。写成函数就是：

控制信号=f(操作码, 节拍, 状态条件)

两种控制器的分歧只在怎么实现这个函数。硬布线的做法是把它直接做成逻辑门电路：不存储、不查表，输入一变，经过几级门延迟输出立刻跟着变。

🔴 两者的分界线是"算"还是"读"：控制信号由逻辑电路算出来的是硬布线，从控制存储器读出来的是微程序。⚠️ 由此可以立刻判掉一个常见误解——多周期的硬布线控制器含有状态寄存器，但它仍然是硬布线：那几个触发器记的是"现在第几步"，不是用来存放控制信号的存储器。

函数的三类输入各管一件事：操作码（来自 IR 高位，经指令译码器产生 I1,…,In，任一时刻只有当前指令那一根为 1）回答"是哪条指令"；节拍信号（时序发生器产生 T1,…,Tk，常见实现是环形计数器，每个时钟周期只有一个 Ti=1、逐拍右移）回答"现在第几拍"；状态条件（PSW 的 CF / ZF / SF / OF，以及中断请求、存储器就绪）回答"该不该分支"——条件转移要看 ZF 才知道该不该改写 PC，访存要看就绪信号才知道该不该继续。

🔴 节拍信号是控制器的时间坐标。 同一条指令在不同拍要发不同的信号，光知道"当前是 ADD"远远不够。缺了节拍这一维，控制器就退化成纯组合逻辑，那就只能做单周期 CPU 了。

交互可视化 ​

加载可视化中...

一、控制器就是一个函数 ​

数据通路已经把所有可能的路径都铺好了，剩下的问题只有一个：在第几拍，把哪几个门打开。控制器的输出是一组控制信号（门控信号、写使能、ALU 操作码等），每个信号在每个时刻要么有效要么无效，因此它可以看成

控制信号=f(操作码, 时序信号, 状态条件)

三类输入各回答一件事：是哪条指令（操作码）、现在第几拍（节拍信号）、该不该分支（状态条件）。

二、设计过程本质上是填一张表 ​

行是每一个控制信号，列是每一个（指令，节拍）组合，格子填该信号在该情形下是否有效。填完表，每一行就是一个布尔函数的真值表，直接写出表达式即可。步骤固定为四步：

  1. 分析每条指令的微操作序列——列出每条指令在每个节拍需要哪些微操作
  2. 列出每个控制信号的逻辑表达式——找出哪些指令的哪些节拍需要它
  3. 化简布尔表达式——用卡诺图或代数方法
  4. 用逻辑门电路实现
两个控制信号的表达式怎么写出来，以及它为什么就是 PLA 的形状（想弄清与阵列、或阵列分别对应表达式哪一段时展开）

控制信号 C1（"将 MDR 内容送入 IR"）在取指周期第 3 拍有效，且对任何指令都成立——因为取指过程与指令种类无关：

C1=T3⋅FE

控制信号 C2（"ALU 执行加法"）仅在 ADD 指令的执行周期第 1 拍有效：

C2=IADD⋅T1⋅EX

若 LOAD 指令也要在执行周期第 1 拍用 ALU 算有效地址，则两条指令合并进同一个"或"：

C2=(IADD+ILOAD)⋅T1⋅EX

三个式子是同一个模子：

信号=(∑需要它的指令)⋅(节拍)⋅(工作周期)

括号里的"指令之和"就是或阵列，外层的相乘就是与阵列。所以硬布线控制器落到芯片上天然是一块 PLA——先与后或，不需要另外设计结构。

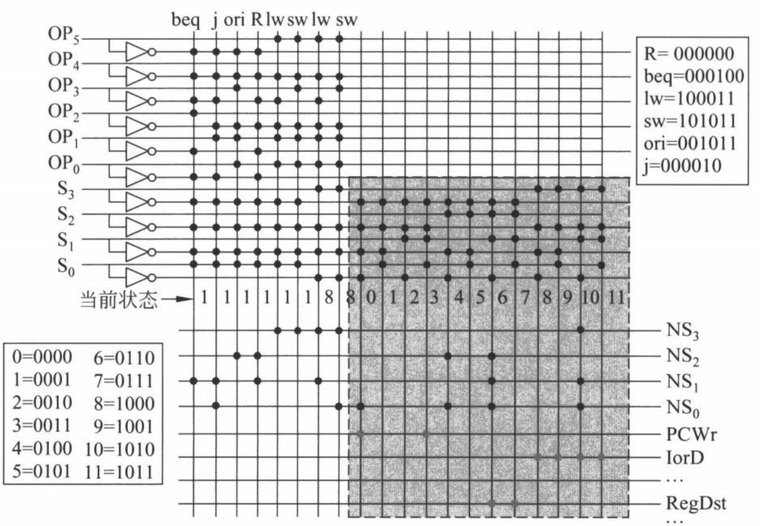

图 5.28　用 PLA 电路实现的组合逻辑控制器
图 5.28　用 PLA 电路实现的组合逻辑控制器
（袁春风《计算机组成与系统结构》第 3 版，见文末教材出处）

落到电路上就是一块 与阵列 + 或阵列：输入是操作码和当前状态，经与阵列产生乘积项，再由或阵列把相关乘积项并起来，直接输出各条控制信号。

三、单周期与多周期的硬布线控制器 ​

同样叫硬布线，两种 CPU 里的形态并不相同：

单周期多周期
控制器类型纯组合逻辑组合逻辑 + 状态寄存器
输入是否含节拍否是
一条指令内信号不变逐拍变化
本质一张真值表有限状态机

四、硬布线 vs 微程序 ​

对比项硬布线控制器微程序控制器
实现方式组合逻辑电路控制存储器（ROM）
控制信号来源算出来读出来
速度快（几级门延迟）较慢（要访问 CM）
规整性不规整，逻辑零散规整，易于扩展
修改灵活性难（需重新设计电路）易（改 CM 内容）
新增一条指令要做什么重新分析微操作序列、修改所有相关信号的布尔表达式、重新设计电路——改的是硬件在 CM 中新增一段微程序，映射逻辑里加一条操作码到入口地址的映射——改的是内容
适用场景RISC（指令集简单规整）CISC（指令集复杂）

这张表里"快"和"难改"这两格看似无关，其实是同一个决定的两面：

🔴 电路是为这套指令集专门化简过的——所以它没有中间环节因而快；也所以新增一条指令时那张真值表就变了，相关的布尔表达式全都要重新化简，本质上是重新设计硬件。把这两格分开背，就会觉得"为什么快的那个偏偏难改"很偶然。

最后一行的适用场景也有依据，不是约定俗成：指令集的规模与规整程度。RISC 指令少、格式统一、执行步骤相似 ⇒ 那张表小而有规律、化简后电路规模可控；CISC 指令多、格式各异、微操作序列长 ⇒ 表庞大且无规律，只好改用微程序，把复杂性从"设计电路"转移到"编写微程序"上。

顺带一句现代实现：x86 两者都用——简单指令走硬布线式的快速译码路径保证速度，少数复杂指令查微码 ROM 展开成一串内部操作。x86 能靠微码更新修补某些硬件缺陷，补的正是走微码路径的那部分。

考点速记 ​

  1. 硬布线 = 把 f(操作码,节拍,状态) 直接做成逻辑门电路，不存储不查表；与微程序的分界线是控制信号"算出来还是"读"出来，多周期硬布线虽含状态寄存器仍属硬布线。
  2. 三类输入分别回答"是哪条指令""现在第几拍""该不该分支"；节拍信号是时间坐标，缺了它只能做单周期 CPU。
  3. 设计本质是填一张（控制信号 × 指令节拍）表，逐行写布尔表达式，形如 (∑指令)⋅节拍⋅周期，正对应 PLA 的先与后或；快与难改源自同一个决策——电路是为这套指令集专门化简的。

这一节在真题里被考过的形式（下方「真题练习」里属于本篇的那道）：

  • 问"相对于微程序控制器，硬布线控制器的特点是什么"：速度快、修改扩展难。四个选项就是"快 / 慢"与"易改 / 难改"的四种搭配，而这两点同源——电路为这套指令集专门化简过，所以既快又难改。答成"速度慢"或"修改容易"都是把两种控制器记反了。

易错：把"多周期硬布线控制器含状态寄存器"当成微程序的特征。判据是控制信号从哪来，不是有没有寄存器。

易错：把"快"和"难改"当成两件互不相干的事去记。它们是同一个设计决定的两面。

教材出处
  • 用 PLA 电路实现的组合逻辑控制器（图 5.28）：袁春风《计算机组成与系统结构》第 3 版 §5.3 多周期处理器，印刷页 p156
