单总线数据通路

2026 大纲 五（三）数据通路的功能和基本结构、五（四）控制器的功能和工作原理。

整篇只有一条约束，其余全是它的推论

单总线数据通路的规则只有一句：

🔴 每个节拍，内部总线上只能传送一个数据。 两个数据要传，就必须拆成两拍。

这条约束是本篇所有节拍拆分规则的唯一来源，也是 CO 大题里"写出每个节拍的功能与有效控制信号"那一问的判分依据。用内部总线的好处是大大节省芯片内寄存器之间的连线、让布局更合理，代价就是这一条。

从这一条立刻能推出两个暂存器为什么必须存在——而且两者的动机不同，答题时要分开写：

🔴 根源是 ALU 是组合逻辑电路、自身不存数。Y 解决的是"输入凑不齐"：ALU 的两个输入端要求两个操作数同时有效，而总线一拍只能送一个，所以先把第一个存进 Y（Y 送 ALU 不经过总线），第二个直接从总线送。Z 解决的是"输出回灌"：ALU 的输出若直接接到总线上，会经总线反馈回它自己的输入端影响运算，所以要先落进 Z。
含混地答一句"用来暂存数据"，等于两个理由都没答到。

顺着同一条约束还能回答一个常见追问：为什么三总线结构下 Y、Z 都可以省掉——源操作数、目的操作数、结果各走一条总线，根本不存在"一拍只能传一个"的瓶颈，节拍数也随之减少。

由此还定死了一个节拍模板：双操作数运算固定三拍——先进 Y、再运算进 Z、最后 Z 写回。这是单总线结构的直接后果，不是某道题的特例。

⚠️ 最后提一句：Y、Z 对程序员不可见，纯属单总线结构的实现细节，换成三总线结构它们就不存在了。

交互可视化

加载可视化中...

一、单总线结构

CPU 内部所有部件挂在一条内部总线上，每个寄存器与总线之间都有一个门控信号（图中的小圈）：

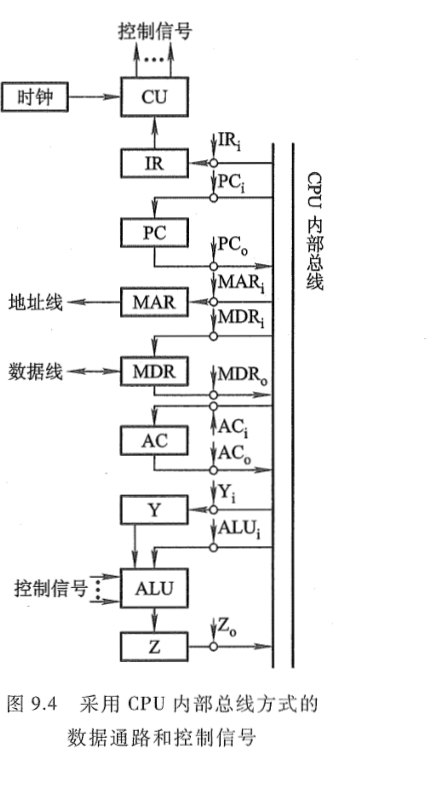

图 9.4　采用 CPU 内部总线方式的数据通路和控制信号
（唐朔飞《计算机组成原理》第 3 版，见文末教材出处）

图上的下标 i / o 就是输入 / 输出控制： ${IR}_{i}$ 表示"内部总线 → IR"的输入控制门， ${PC}_{o}$ 表示"PC → 内部总线"的输出控制门。

二、控制信号的写法

不同教材和不同的通路图，门控信号的符号并不统一：下标式写作 ${PC}_{o}$ 、 ${MAR}_{i}$ ，后缀式写作 PCout / MARin；暂存器的命名也有 Y/Z、A/AC、T/SR 好几套。符号不必记，要记的是三条不变量：

🔴 源寄存器给 out、目的寄存器给 in；访存另给读写命令（MemR / MemW）；ALU 操作单独给一个信号（如 Add）。读一张陌生的通路图时，先把这三类信号分别叫什么找出来，剩下的就是套模板。

还有一条 ALU 输入端的约定，是大题里最隐蔽的失分点：

🔴 ALU 的两个输入端并不对称——一个固定接 Y，另一个接内部总线。教材把运算写成 $(总线上的操作数) op (Y) \to Z$ ，写在前面的是走总线的那个。加、与、或可交换，看不出这条约定；减法和比较不行——被减数走总线、减数进 Y，摆反了算出来的是相反数。遇到陌生通路图时，图上标的约定优先于任何记忆。

MDR 是双端口，有四个门控信号

数据方向	典型信号名	用在哪一拍
DB → MDR	`MDRinE`	主存读，与 `MemR` 同拍
MDR → 内部总线	`MDRout`	把读回的数据送 IR / 送 Y / 送寄存器
内部总线 → MDR	`MDRin`	写主存前把待写数据装进 MDR
MDR → DB	`MDRoutE`	主存写，与 `MemW` 同拍

带 E 的是外部（External，即 DB 一侧），不带 E 的是内部总线一侧。

🔴 MDR 是跨在两条总线之间的桥，一头连内部总线、一头连数据总线 DB，所以才有这四个门控信号。把访存那两拍写成不带 E 的信号，数据根本没到主存那一侧——这是大题里最典型的一处扣分。

三、取指周期：所有指令共用

节拍	微操作	有效控制信号
T1	$MAR \leftarrow (PC)$	`PCout, MARin`
T2	$MDR \leftarrow M (MAR)$ ， $PC \leftarrow (PC) + 1$	`MemR, MDRinE, PC+1`
T3	$IR \leftarrow (MDR)$	`MDRout, IRin`
T4	指令译码	无

译码不占总线也不传数据，因此这一拍没有有效的门控信号。

四、三类指令的执行周期

① 寄存器–寄存器型：ADD R0, R1，功能 $(R_{0}) + (R_{1}) \to R_{0}$

节拍	微操作	控制信号
T4	$(R_{0}) \to Y$	`R0out, Yin`
T5	$(R_{1}) + (Y) \to Z$	`R1out, ALU(add), Zin`
T6	$(Z) \to R_{0}$	`Zout, R0in`

② 取数型：LOAD R0, (R1)，功能 $M [(R_{1})] \to R_{0}$

节拍	微操作	控制信号
T4	$(R_{1}) \to MAR$	`R1out, MARin`
T5	$M (MAR) \to MDR$	`MemR, MDRinE`
T6	$(MDR) \to R_{0}$	`MDRout, R0in`

③ 存数型：STORE (R1), R0，功能 $(R_{0}) \to M [(R_{1})]$

节拍	微操作	控制信号
T4	$(R_{1}) \to MAR$	`R1out, MARin`
T5	$(R_{0}) \to MDR$	`R0out, MDRin`
T6	$(MDR) \to M (MAR)$	`MDRoutE, MemW`

对照 ② 和 ③ 的第二拍

同样是" $\to MDR$ "，信号完全不同：取数是 DB 把数据打进 MDR，用 MDRinE；存数是内部总线把数据打进 MDR，用 MDRin。数据从哪一侧进来，就用哪一侧的门控信号。

五、一条指令要几个节拍

没有固定答案，取决于指令要做多少次总线传送。按指令的实际数据流把下面几段拼起来即可：

动作	占用节拍
取指	3 拍（送地址、访存、送 IR）
每访存一次	2 拍（送 MAR、访存）
双操作数运算	3 拍（进 Y、运算进 Z、Z 写回）
结果回主存	2 拍（进 MDR、写主存）

拼的时候有两条判据：

🔴 两个微操作能不能挤在同一拍，判据是"不抢总线、不抢部件"。 典型例子是 PC 自增—— $(PC) + 1 \to PC$ 由 PC 旁边专门的加 1 逻辑完成，全程不碰内部总线，所以可以和访存挤在同一拍。

🔴 节拍数不等于时钟周期数。 " $M (MAR) \to MDR$ "写成一个节拍，但一次主存访问远不止一个时钟周期。设主存读需 5 个时钟周期，则取指的时钟周期数 $= 1 + 5 + 1 = 7$ ，而节拍数只有 3。题目问哪个就算哪个。

顺带说清间址周期的作用：它把形式地址换成有效地址——读一次主存，把读回来的有效地址填回 IR 的地址码字段，执行周期再拿它去访存取真正的操作数。所以间接寻址比直接寻址多一次访存。

不可交换运算的逐拍走查：SUB (R0), R1 为什么必须"被减数走总线、减数进 Y"（想确认摆反了差在哪时展开）

以 SUB (R0), R1（功能 $M [(R_{0})] - (R_{1}) \to M [(R_{0})]$ ）的执行周期为例：

节拍	微操作	控制信号	说明
T4	$(R_{0}) \to MAR$	`R0out, MARin`	目的地址送 MAR
T5	$M (MAR) \to MDR$	`MemR, MDRinE`	取出被减数
T6	$(R_{1}) \to Y$	`R1out, Yin`	减数进 Y
T7	$(MDR) - (Y) \to Z$	`MDRout, ALU(sub), Zin`	被减数走总线
T8	$(Z) \to MDR$	`Zout, MDRin`	结果送 MDR，内总线侧
T9	$M (MAR) \leftarrow (MDR)$	`MDRoutE, MemW`	写回主存，DB 侧

若按加法的习惯把 $(MDR)$ 送 Y、 $(R_{1})$ 走总线，得到的是 $(R_{1}) - M [(R_{0})]$ ，符号正好反掉。

三条完整指令的逐拍微操作序列：访存加法回寄存器、结果写回主存、带间址周期的加法（想把速查里的几条规则串成一条完整时序时展开）

（一）ADD R0, (R1)，功能 $(R_{0}) + M [(R_{1})] \to R_{0}$ ，从取指到执行完毕：

节拍	微操作	控制信号	说明
T1	$(PC) \to MAR$	`PCout, MARin`	取指
T2	$M (MAR) \to MDR$ ， $(PC) + 1 \to PC$	`MemR, MDRinE, PC+1`	取指
T3	$(MDR) \to IR$	`MDRout, IRin`	取指、译码
T4	$(R_{1}) \to MAR$	`R1out, MARin`	送操作数地址
T5	$M (MAR) \to MDR$	`MemR, MDRinE`	取操作数
T6	$(MDR) \to Y$	`MDRout, Yin`	一个操作数进暂存器
T7	$(R_{0}) + (Y) \to Z$	`R0out, ALU(add), Zin`	另一个操作数走总线，运算
T8	$(Z) \to R_{0}$	`Zout, R0in`	结果写回

共 8 拍，其中访问主存的是 T2、T5 两拍（取指一次 $+$ 取操作数一次）。

（二）结果写回主存：功能 $(R_{0}) + M [(R_{1})] \to M [(R_{1})]$ 的执行周期（取指周期已完成）。与（一）的区别只在结果的去向，因此 MDR 的四个信号全都会用上：

节拍	微操作	控制信号	说明
T4	$(R_{1}) \to MAR$	`R1out, MARin`	先把地址送 MAR 才能访存
T5	$M (MAR) \to MDR$	`MemR, MDRinE`	从 DB 读出操作数
T6	$(MDR) \to Y$	`MDRout, Yin`	被加数送入暂存器
T7	$(R_{0}) + (Y) \to Z$	`R0out, ALU(add), Zin`	另一操作数走内总线，运算
T8	$(Z) \to MDR$	`Zout, MDRin`	结果送 MDR，内总线侧
T9	$M (MAR) \to$ 写入	`MDRoutE, MemW`	写回主存，DB 侧

两个关键点：T8 用 MDRin（内总线 → MDR）、T9 用 MDRoutE（MDR → DB），方向不能写反；MAR 从 T4 装入后全程不用重装，因为读和写的是同一个存储单元。

（三）教材给出的带间址周期的加法 ADD @X，是完整的三周期样本：

周期	微操作序列
取指	$(PC) \to MAR$ → 发读命令 → 主存 $\to$ MDR → $(MDR) \to IR$ → $(PC) + 1 \to PC$
间址	$(MDR) \to MAR$ （形式地址）→ 发读命令 → 主存 $\to$ MDR（有效地址）→ $(MDR) \to Ad(IR)$
执行	$(MDR) \to MAR$ （有效地址）→ 发读命令 → 主存 $\to$ MDR（操作数）→ $(MDR) \to Y$ → $(AC) + (Y) \to Z$ → $(Z) \to AC$

考点速记

单总线的核心约束是每个节拍总线上只能传一个数据：由此逼出 Y（解决 ALU 输入凑不齐）与 Z（解决输出回灌输入），也由此得到"双操作数运算固定三拍"；三总线结构下 Y、Z 都可省掉。
MDR 是双端口，四个门控信号中带 E 的通向数据总线、不带 E 的通向内部总线；同拍判据是不抢总线、不抢部件，而节拍数不等于时钟周期数，后者要算入主存访问延迟。
ALU 两个输入端不对称，运算写成 $(总线) op (Y) \to Z$ ，不可交换的运算按被减数走总线、减数进 Y 摆；间址周期把形式地址换成有效地址，间接寻址比直接寻址多一次访存。

这一节在真题里被考过的形式（co 的数据通路大题清一色是单总线结构，下方「真题练习」里的大题基本都归本篇）：

按给定表格的格式，写出执行阶段每个节拍的功能与有效控制信号：这是最标准的一问。做法是按"取指 3 拍 $+$ 每访存 2 拍 $+$ 双操作数运算 3 拍 $+$ 结果回主存 2 拍"拼，逐拍写清源 out / 目的 in / 访存命令 / ALU 操作四类信号。⚠️ 访存那两拍必须用带 E 的 MDR 信号。
问图中哪些寄存器是程序员可见的、为什么要设置暂存器 T（或 Y、Z）：可见性用"指令能否读写它"判；暂存器要分两条答——一条解决 ALU 输入凑不齐，一条解决输出回灌。
问某控制信号的位数至少是多少： $⌈ \log_{2} (该信号要区分的操作个数) ⌉$ 。ALUop 看 ALU 支持几种运算，SRop 看移位器支持几种移位。
问哪些端点须连接到控制部件的输出端：凡是门控信号、读写命令、ALU / 移位操作选择都来自控制部件；数据线不是。
问控制信号由什么部件产生、哪些寄存器的输出会连到它的输入端：由控制器（CU）产生；连到它输入端的是 IR（操作码）与标志寄存器 FR（条件码）——前者决定做什么，后者决定条件转移走哪支。
问取指令阶段至少需要几个时钟周期：把节拍展开成时钟周期，访存那一拍要按题给的主存访问周期数算（如"从发出读命令到数据送到 MDR 需 5 个时钟周期"，则取指 $= 1 + 5 + 1 = 7$ ）。
问某条指令的执行阶段至少需要多少个时钟周期：同上，先按数据流拼节拍，再把访存拍替换成实际周期数。

易错：访存那两拍写成不带 E 的 MDRin / MDRout。数据根本没到主存一侧。

易错：减法把被减数送 Y。 $(总线) op (Y)$ ，被减数必须走总线。

易错：把节拍数当成时钟周期数交卷。题面给了主存访问周期数就是要你换算。

易错：答"设置 Y、Z 是为了暂存数据"。两个暂存器的动机不同，要分开写。

教材出处

采用 CPU 内部总线方式的数据通路、门控信号命名、Y 与 Z 的引入理由（图 9.4）：唐朔飞《计算机组成原理》第 3 版 §9.2 控制单元的功能，印刷页 p381
ADD @X 间址加法指令三个周期的完整微操作序列：同上，印刷页 p382
