异常和中断机制

2026 大纲 五（五）异常和中断机制：基本概念、分类、检测与响应——只到硬件负责的那一半。

这一节的分歧都来自一个问题：这件事能不能等

异常和中断的所有区别——什么时候检测、能不能屏蔽、处理完回哪里——都从同一个问题分叉出来：这件事是不是当前这条指令自己捅出来的。

🔴 来源不同，检测时机就不同。异常由当前指令自身引发、不处理就没法继续，所以必须在指令执行过程中检测，可能打断指令执行到一半；中断与当前指令无关、可以等，所以在指令执行结束后检测，因此总落在指令边界上。

同一个问题也决定了处理完之后回哪里。异常按"触发它的那条指令算不算已经完成"分成三类：

🔴 故障（fault）是"条件不具备"——缺页把页调进来之后原指令就能成功，所以重新执行原指令；自陷（trap）是"主动请求"——内核已经帮它做完了，所以接着执行下一条；终止（abort）是"无法收拾"——机器状态已不可信，重来或继续都没有意义。

这条判据还能直接回答一个高频判断：

🔴 Cache 缺失不需要异常处理，缺页需要。 判据是能不能由硬件独自解决：Cache 缺失由硬件自动调入 Cache 行、对软件完全透明；缺页要操作系统去调页面、改页表，所以必须以异常的形式陷入内核（属故障，处理完重新执行原指令）。

本篇后面几节就是把这条主线铺开：响应条件、中断隐指令、向量表、屏蔽字、流水线里的精确中断。

交互可视化

加载可视化中...

一、分类

中断是 CPU 对内外部事件的响应机制：暂停当前程序转去执行中断服务程序（ISR），处理完毕后返回。广义的"中断"按事件来源分两大类：

类型	又称	来源	举例
内中断（异常）	Exception	CPU 内部	除零、溢出、缺页、系统调用
外中断（中断）	Interrupt	CPU 外部	I/O 完成、时钟、电源异常

异常按处理完之后返回哪里分三类：

类型	触发时机	处理后返回	举例
故障（Fault）	指令执行过程中检测到	重新执行触发指令	缺页、非法操作码
自陷（Trap）	指令执行后（主动触发）	执行下一条指令	系统调用、断点指令
终止（Abort）	严重错误	不返回，终止进程	硬件故障、双重错误

外中断按能否屏蔽分两类：

类型	特点	举例
可屏蔽中断（INTR）	可通过中断允许标志 IF 屏蔽	I/O 设备完成
不可屏蔽中断（NMI）	不能被屏蔽，优先级最高	电源故障、硬件错误

二、检测与响应

响应一个可屏蔽中断必须同时满足三个条件，缺一不可：

#	条件（卡的是哪一环）	由什么表示
1	中断源确实提出了请求（有没有事）	该中断源的中断请求触发器为 1
2	CPU 处于开中断状态（准不准打断）	允许中断触发器 EINT（x86 中的 IF） $= 1$
3	一条指令执行完毕（打断安不安全）	每条指令执行阶段结束前 CPU 发出中断查询信号

第 3 条是中断只能在指令边界响应的来源：指令执行到一半时中间结果散落在 MDR、暂存器里，无法准确保存现场。

这三条也正好定出异常与 NMI 的位置：

🔴 可屏蔽中断三条全要满足；异常绕开第 2、3 条（不受开 / 关中断控制，也不能等到指令结束）；NMI 只绕开第 2 条，仍然在指令边界响应。归纳成两句话："能不能等"决定检测时机，"要不要给程序留否决权"决定能不能屏蔽。

🔴 由此推出一条常被问反的：关中断之后 NMI 照样能进来。 关中断（IF $= 0$ ）只屏蔽可屏蔽中断。NMI 报告的是掉电这类不处理就来不及的事件，给程序留出屏蔽它的能力反而危险。

响应动作由中断隐指令完成，它做三件事：

#	动作	为什么必须在这里做
1	关中断	防止保存断点的过程本身被新中断打断
2	保存断点（PC、PSW）	断点不保存就回不去；只能由硬件做，软件还没拿到控制权
3	形成中断服务程序入口地址并送 PC	交出控制权

"通常由硬件"和"必须由硬件"是两个不同的问题：

工作	谁做
保存断点	只能硬件——软件此刻还没接管
关中断	硬件（隐指令），但 ISR 里也能用关中断指令，不是只能硬件
中断判优	硬件或软件：硬件排队器／菊花链可判优，软件查询法逐个轮询中断源同样可判优
保存通用寄存器、开中断	软件（ISR 保护现场、用开中断指令）

这张表里有两条最容易答错：

🔴 中断隐指令不包含"保存通用寄存器"。 它是纯硬件行为，指令系统里并没有这么一条指令；保存通用寄存器是 ISR 里的"保护现场"，由软件做。另外关中断必须排在第一位——保存断点期间若又响应中断，新断点会覆盖或错位，原程序再也回不去了。

🔴 "必须由硬件完成"的只有"保存断点"这一件。中断判优不属于"必须由硬件"——非向量中断就是用软件轮询各中断源来确定中断源与优先次序的。只要存在软件方案，就不能叫"必须由硬件"。

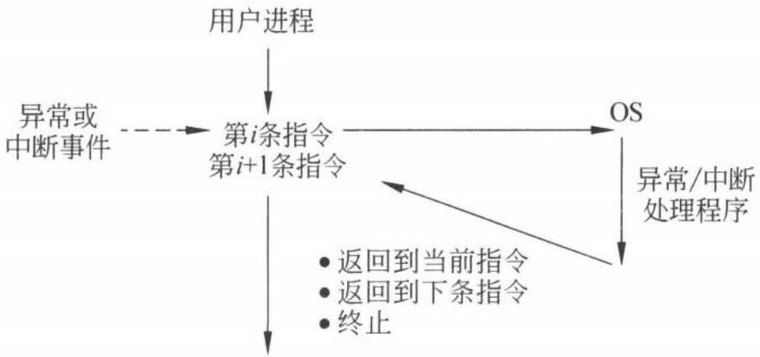

图 5.30　异常和中断的处理过程
（袁春风《计算机组成与系统结构》第 3 版，见文末教材出处）

图给的是控制流怎么走：用户进程执行到第 $i$ 条指令时发生事件 → 控制权转到操作系统的处理程序 → 处理完后按故障／自陷／终止三选一地回来。教材在此定了一条分界：

\underset{硬件}{\underset{⏟}{检测和响应}} ⟶ \underset{软件}{\underset{⏟}{具体的处理过程}}

三、中断服务程序：软件阶段

步骤	单级中断	多级中断（允许嵌套）
1	保护现场	保护现场
2	—	开中断（这样更高优先级中断才能打进来）
3	中断事件处理	中断事件处理
4	—	关中断（准备恢复现场，不能被打断）
5	恢复现场	恢复现场
6	开中断	开中断
7	中断返回（IRET）	中断返回（IRET）

🔴 单级中断只在最后开一次中断。 它全程不允许被打断，所以中间那两次开 / 关中断都不需要：保护现场 → 事件处理 → 恢复现场 → 开中断（还原中断允许状态）→ 中断返回。⚠️ "保存断点"与"关中断"不在这个序列里——它们属于中断隐指令，ISR 开始之前硬件已经做完了。这一条被问到时，答案里多写"保存断点"就错了。

IRET 从栈中恢复 PC 和 PSW（含 IF 位）。ISR 运行在内核态，它要用的一批指令普通用户程序不许执行，即特权指令：

指令	是否特权	理由
I/O 指令（IN / OUT）	是	直接操作设备端口，乱用会破坏其他进程的设备状态
开中断 / 关中断指令	是	用户程序若能关中断，就能永久霸占 CPU
中断返回指令（IRET）	是	它会恢复 PSW，包括特权级字段——若用户可用，就能把自己提到内核态
停机、修改页表基址、加载 PSW	是	同理
系统调用指令（陷入指令）	否	它恰恰是给用户程序准备的入口

最后一行的逻辑是反的：正因为要保护内核，才必须留一扇由硬件把守的门，而这扇门本身对所有人开放。

在 ISR 执行中若发生更高处理优先级的中断，CPU 可暂停当前 ISR 转去处理它，即中断嵌套：

主程序 → 中断 A（低）→ 中断 B（高）→ 返回 A 继续 → 返回主程序

四、中断向量与入口地址的形成

中断向量是 ISR 的入口地址；中断向量表以中断类型号为索引存放各中断向量，通常放在内存低地址区：

中断类型号 \to 查中断向量表 \to ISR 入口地址 \to 送 PC

方式	做法	速度
向量中断	由中断类型号直接查表	快
非向量中断	由软件轮询各设备确定中断源，再转相应处理程序	慢

🔴 中断向量 $\neq$ 向量地址，两者差一层间接。中断向量是 ISR 的入口地址，也就是表项的内容；向量地址是存放它的那个表项的地址。CPU 拿向量地址去访存，取出来的内容才是入口地址。这两个词只差一个字，考的就是这层间接。

🔴 另有一处方向容易搞反：EOI（中断结束命令）的方向是 CPU → 中断控制器，由 ISR 告诉控制器"这个中断处理完了，可以放行同级或更低级的中断"。不是外设 → CPU——外设只负责发中断请求，处理有没有结束只有 CPU 自己知道。

五、两种优先级与中断屏蔽字

	由什么决定	能否改变	含义
响应优先级	硬件排队器	不可改变	同时来了先响应谁
处理优先级	中断屏蔽字	可由软件调整	谁能打断谁

两者可以不一致：一个中断被优先响应，不代表处理过程中不会被别人打断。屏蔽字中每个中断源占一位，1 屏蔽、0 允许。

🔴 屏蔽字只与处理优先级有关，响应优先级完全不参与构造。 规则是：在第 $i$ 级的中断服务程序里，屏蔽掉"处理优先级不高于自己"的所有中断，包括它自己——不屏蔽自己的话，同级中断会不断打断自己、无限嵌套下去。

⚠️ 位序要单独摆一遍。 $M_{4} M_{3} M_{2} M_{1} M_{0}$ 最左边是 $M_{4}$ ，这个顺序与优先级顺序无关；算出"要屏蔽哪几级"之后，必须按下标把 1 填回对应的位上，不能按优先级顺序连着写。

顺带说清总体次序与嵌套条件。优先级的总体次序是内部异常 $>$ NMI $>$ 可屏蔽中断——内部异常最高，是因为它直接由当前指令引发，不处理指令就走不下去（分层地说，是在外中断内部才有 NMI 高于可屏蔽中断）。中断嵌套的成立条件有两条：当前 ISR 中已经开中断（IF $= 1$ ），且新中断的处理优先级更高；每次嵌套都要额外的栈空间保存断点，所以嵌套深度受栈大小限制。

屏蔽字的三步构造法与一道完整演算（想核对"排序—定位—按位序回填"每一步时展开）

M_{j} = {\begin{cases} 1 & 若 L_{j} 的处理优先级 \leq L_{i} （含 j = i ） \\ 0 & 若 L_{j} 的处理优先级高于 L_{i} \end{cases}

把处理优先级顺序从高到低排成一行
找到本级在这行里的位置
本级及其右边（处理优先级更低的）全部置 1，左边全部置 0；再按 $M_{4} M_{3} M_{2} M_{1} M_{0}$ 的位序填进去

演算。 五级中断 $L_{4} \sim L_{0}$ ，屏蔽字为 $M_{4} M_{3} M_{2} M_{1} M_{0}$ （ $M_{i} = 1$ 表示屏蔽 $L_{i}$ ）。响应优先级为 $L_{0} > L_{1} > L_{2} > L_{3} > L_{4}$ ，要求处理优先级为 $L_{4} > L_{0} > L_{2} > L_{1} > L_{3}$ 。求 $L_{1}$ 的中断服务程序中的屏蔽字。

第 1 步，处理优先级从高到低排开： $L_{4}, L_{0}, L_{2}, L_{1}, L_{3}$ ；第 2 步， $L_{1}$ 排在第 4 位；第 3 步，屏蔽 $L_{1}$ 自己和右边的 $L_{3}$ ，其余（ $L_{4}$ 、 $L_{0}$ 、 $L_{2}$ ）置 0：

位	$M_{4}$	$M_{3}$	$M_{2}$	$M_{1}$	$M_{0}$
对应	$L_{4}$	$L_{3}$	$L_{2}$	$L_{1}$	$L_{0}$
取值	0	1	0	1	0

屏蔽字 = 01010

全程没有用到响应优先级——它只决定"同时来了先响应谁"。第 3 步的回填是最容易错的一步：算出"要屏蔽 $L_{1}$ 与 $L_{3}$ "之后，必须按下标把 1 放到 $M_{1}$ 与 $M_{3}$ 的位置上，而不是按优先级顺序连着写。

六、流水线中的精确中断

流水线里同一时刻有多条指令处于不同阶段，可能同时产生异常，且发生顺序未必等于程序顺序。

🔴 精确中断必须等到 WB 段才处理。 只有到了 WB 段，才能确定这条指令前面的所有指令都已完成（流水线按序推进）；若在 EX 段一发现溢出就立刻处理，它前面可能还有指令停在 MEM 段没做完。这与超标量的"无序执行、按序提交"是同一个思路。

精确中断的两条要求、实现方式与各段可能产生的异常（想弄清"标记而不立即处理"具体怎么做时展开）

精确中断要求两条：① 异常指令之前的所有指令都已完成（结果已写回）；② 异常指令及其之后的指令都没有修改机器状态。

实现方式是异常发生后只标记不立即处理，等它到达 WB 段再统一处理——之前的指令正常完成，之后的全部冲刷。

各段可能产生的异常：IF 取指地址未对齐、取指缺页；ID 非法操作码；EX 算术溢出、地址计算错误；MEM 数据地址未对齐、数据缺页；WB 一般不产生异常。

中断方式的 CPU 占比公式（属大纲六（三）I/O 方式，想顺带核对 u 取什么值时展开）

响应与处理一次中断要花掉若干个时钟周期，设备越快、中断越频繁，CPU 被占用的比例越高：

CPU 占比 = \frac{R / u \times m}{f} \times 100 %

其中 $R$ 为设备数据传输率， $u$ 为每次中断搬运的字节数（由数据缓冲寄存器的宽度决定，不是默认 1 字节）， $m$ 为每次中断的开销周期数， $f$ 为主频。完整推导、算例以及"设备快到什么程度中断方式就会丢数据"的判据，见文末《程序查询方式与程序中断方式》。

考点速记

异常在指令执行过程中检测、中断在指令结束后检测；三种异常的返回方式取决于触发它的指令算不算已完成（故障重执行、自陷执行下一条、终止不返回）。响应可屏蔽中断要同时满足有请求、开中断、一条指令执行完毕，异常绕开后两条、NMI 绕开"开中断"这条。
中断隐指令由硬件自动做三件事：关中断 → 保存断点 → 形成入口地址送 PC，不含保存通用寄存器；两阶段划分是检测与响应由硬件、具体处理由软件，而只能由硬件完成的只有"保存断点"——中断判优软硬件都能做。
响应优先级由硬件排队器定且不可改，处理优先级由屏蔽字定且可调；屏蔽字屏蔽"处理优先级不高于本级"的所有中断（含自己），再按 $M_{4} \dots M_{0}$ 位序回填。精确中断等到 WB 段才处理，因为只有此时才能确定前面的指令全部完成。

这一节在真题里被考过的形式（下方「真题练习」逐题对应）：

问哪些工作"必须由硬件完成"：只有保存断点。关中断硬件做但 ISR 也能做，中断判优软硬件都能做（非向量中断就是软件轮询），保存通用寄存器是软件的事。
问中断隐指令包含哪些动作：关中断、保存断点、形成入口地址送 PC 三件。⚠️ 把"保存通用寄存器"算进去就错了，那是 ISR 的保护现场。
问单级中断的服务程序执行顺序：保护现场 → 事件处理 → 恢复现场 → 开中断 → 中断返回。⚠️ 保存断点与关中断不在这个序列里，它们在 ISR 开始前就由硬件做完了。
给响应优先级与处理优先级，求某级中断服务程序中的屏蔽字：三步——按处理优先级从高到低排开、找到本级位置、本级及右边全置 1，最后按下标回填到 $M_{4} \dots M_{0}$ 。响应优先级不参与。
挑关于异常与中断的错误叙述：常设的错点有"关中断后 NMI 也不能响应"（错，NMI 不可屏蔽）、"中断向量就是向量地址"（错，差一层间接）、"EOI 由外设发给 CPU"（错，方向是 CPU → 中断控制器）、"缺页处理完执行下一条指令"（错，故障要重执行原指令）。
问哪个事件不需要异常处理 / 不在 MMU 地址转换过程中检测：Cache 缺失——它由硬件自动解决、对软件透明。缺页、越权、TLB 缺失都要。
问数据通路是否包含异常检测电路：包含。溢出、地址越界这些信号就是从运算与访存路径上引出来的。

易错：把"保存通用寄存器"算进中断隐指令。

易错：答"中断判优必须由硬件"。软件轮询同样能判优。

易错：单级中断的服务程序里多写了"保存断点"或"关中断"。

易错：构造屏蔽字时用了响应优先级，或算完不按下标回填。

易错：认为关中断能挡住 NMI。IF 只管可屏蔽中断。

教材出处

异常和中断的处理过程（图 5.30）、"检测与响应由硬件、具体处理由软件"的两阶段划分：袁春风《计算机组成与系统结构》第 3 版 §5.4.1 CPU 对异常和中断的处理，印刷页 p158
