算术逻辑单元（ALU）

2026 大纲 二（二）1　基本运算部件（加法器，算术逻辑部件 ALU）。

整个运算体系压在一个加法器上

减法靠求补、乘法靠"移位 $+$ 加"、除法靠"移位 $+$ 加/减"，连浮点尾数运算最后也落回定点加减。整台机器的运算能力压在加法器上，它的延迟就是运算速度的上限——这就是本篇要盯着加法器不放的原因。

加法器的原子是一位全加器，两个式子：

S_{i} = A_{i} \oplus B_{i} \oplus C_{i}, C_{i + 1} = G_{i} + P_{i} C_{i}

其中 $G_{i} = A_{i} B_{i}$ 叫生成（我自己就有进位）， $P_{i} = A_{i} + B_{i}$ 叫传递（你给我进位我就传下去）。整章的加速手段全在第二个式子上做文章：

🔴 串行进位慢的唯一原因是"高位进位依赖低位进位"。 全加器内部从进位输入到进位输出是 2 级门， $n$ 位就是 $2 n$ 级，延迟与位数成正比。先行进位的做法是把这个递推式一层层代入，使每个 $C_{i}$ 只依赖 $G$ 、 $P$ 和 $C_{0}$ ，于是全部进位可以并行产生——4 位全先行进位的关键路径是 6 级门延迟（异或按 3 级计），与位数无关。

⚠️ 先澄清一组只差一个字的名词：串行加法器 $\neq$ 串行进位加法器。前者是 1 个全加器分时复用、要花 $n$ 个时钟周期；后者是 $n$ 个全加器空间排开、1 个周期内产生 $O (n)$ 级门延迟。

交互可视化

加载可视化中...

一、一位全加器：唯一的原子

全加器（Full Adder, FA）三个输入 $A_{i}$ 、 $B_{i}$ 、 $C_{i}$ ，两个输出：本位和 $S_{i}$ 、向高位的进位 $C_{i + 1}$ 。

S_{i} = A_{i} \oplus B_{i} \oplus C_{i} C_{i + 1} = A_{i} B_{i} + (A_{i} + B_{i}) C_{i}

进位表达式读起来就是两句人话： $A_{i} B_{i}$ ——两位都是 1，不管低位来不来进位，本位一定往高位送； $(A_{i} + B_{i}) C_{i}$ ——两位中有一个是 1，则低位送来的进位会穿过本位继续往上走。各起个名字：

G_{i} = A_{i} B_{i} (进位生成函数) P_{i} = A_{i} + B_{i} (进位传递函数)

C_{i + 1} = G_{i} + P_{i} C_{i}

二、串行进位：慢在一根链条上

把 $n$ 个全加器级联，第 $i$ 位的进位输出直接接到第 $i + 1$ 位的进位输入：

C_{1} = G_{0} + P_{0} C_{0}, C_{2} = G_{1} + P_{1} C_{1}, \dots, C_{n} = G_{n - 1} + P_{n - 1} C_{n - 1}

最低位的进位像投进水面的石头，涟漪一圈圈往外扩——所以这种结构叫行波进位加法器（Carry Ripple Adder, CRA）。延迟 $2 n$ 级门，与位数成正比。要提速只能从"高位进位依赖低位进位"这句话下手：尽量避免进位之间的依赖关系。

	串行加法器	串行进位加法器（行波）
全加器数量	1 个	$n$ 个
数据怎么进	每个时钟周期送 1 位	$n$ 位同时送入
进位怎么传	存进触发器，下个周期用	沿导线逐级传到高位
$n$ 位加法耗时	$n$ 个时钟周期	1 个时钟周期内的 $O (n)$ 级门延迟
硬件成本	最低	中等

串行加法器是分时复用一个全加器，串行进位加法器是空间上排开 $n$ 个全加器。 前者省硬件、慢在周期数上；后者快在一拍出结果、慢在这一拍很长。

三、先行进位：把依赖链拆成一层展开式

把递推式一层层代入，直到每个 $C_{i}$ 都只依赖 $G$ 、 $P$ 和最初的 $C_{0}$ ：

C_{1} = G_{0} + P_{0} C_{0}

C_{2} = G_{1} + P_{1} G_{0} + P_{1} P_{0} C_{0}

C_{3} = G_{2} + P_{2} G_{1} + P_{2} P_{1} G_{0} + P_{2} P_{1} P_{0} C_{0}

C_{4} = G_{3} + P_{3} G_{2} + P_{3} P_{2} G_{1} + P_{3} P_{2} P_{1} G_{0} + P_{3} P_{2} P_{1} P_{0} C_{0}

现在每个 $C_{i}$ 都是一个两级与或式：所有 $G_{j}$ 、 $P_{j}$ 在同一级门延迟内并行产生， $C_{0}$ 从一开始就有。只要输入到齐， $C_{1} \sim C_{4}$ 几乎同时出现——它们之间没有先后顺序。实现这组表达式的电路叫先行进位部件（CLU），用它构成的加法器叫先行进位加法器（CLA），也称并行进位加法器。

4 位全先行进位的关键路径（异或门按 3 级门计）	门延迟
由 $X_{i}$ 、 $Y_{i}$ 产生 $P_{i}$ 、 $G_{i}$	1
由 $P_{i}$ 、 $G_{i}$ 、 $C_{0}$ 产生全部进位 $C_{1} \sim C_{4}$	2
由 $P_{i}$ 、 $C_{i}$ 异或产生全部和	3
合计	6（与位数无关）

🔴 全先行做不大，卡的是扇入。 理论上 32 位也能做成一级全先行进位、还是 6 级门延迟，但那样的 $C_{32}$ 需要三十多个输入端的与门和或门，物理上做不出来。所以实际一律分组分层：

结构	说明	延迟
组内串行 + 组间串行	纯行波加法器	$O (n)$
组内并行 + 组间串行	4 位一组 CLA，组间行波	约 $O (n / 4)$
组内并行 + 组间并行	两级先行进位	与位数无关

🔴 两级 CLA 里，组内其余进位比组进位晚一级。 组间 CLU 只算出各组的进位输入 $C_{4}$ 、 $C_{8}$ 、 $C_{12}$ ；组内其余进位（ $C_{1}, C_{2}, C_{3}, C_{5}, \dots$ ）必须等组进位回灌之后再算一级。漏掉这一级，是估算延迟时最典型的错法。

⚠️ 顺带一处符号约定： $P_{i}$ 用"或"还是"异或"定义，对进位的结果完全相同——只有 $A_{i} = B_{i} = 1$ 时两式取值不同，而这时 $G_{i} = 1$ 已经让 $C_{i + 1} = 1$ 了。异或定义可以复用于求和（ $S_{i} = P_{i} \oplus C_{i}$ ）省一个门，或定义的"传递"含义更直白。看题面给的是哪一个。

把进位生成函数与传递函数真算一遍：4 位 CLA 代入一组数（想确认四个进位式确实同时求值、没有先后时展开）

$A = 1010$ 、 $B = 0111$ 、 $C_{0} = 0$ 。先算辅助函数 $G_{i}$ 、 $P_{i}$ （ $i$ 从最低位起编号为 0）：

$i$	$A_{i}$	$B_{i}$	$G_{i} = A_{i} B_{i}$	$P_{i} = A_{i} + B_{i}$
0	0	1	0	1
1	1	1	1	1
2	0	1	0	1
3	1	0	0	1

代入展开式：

C_{1} = G_{0} + P_{0} C_{0} = 0 + 1 \cdot 0 = 0

C_{2} = G_{1} + P_{1} G_{0} + P_{1} P_{0} C_{0} = 1 + 0 + 0 = 1

C_{3} = G_{2} + P_{2} G_{1} + P_{2} P_{1} G_{0} + P_{2} P_{1} P_{0} C_{0} = 0 + 1 + 0 + 0 = 1

C_{4} = G_{3} + P_{3} G_{2} + P_{3} P_{2} G_{1} + P_{3} P_{2} P_{1} G_{0} + P_{3} P_{2} P_{1} P_{0} C_{0} = 0 + 0 + 1 + 0 + 0 = 1

S_{i} = A_{i} \oplus B_{i} \oplus C_{i} \Rightarrow S = 0001, C_{4} = 1

核对： $1010_{2} + 0111_{2} = 10001_{2}$ ，即 $10 + 7 = 17$ ✓

注意这四个式子没有先后顺序——它们同时求值。行波加法器里必须先有 $C_{1}$ 才能算 $C_{2}$ ，这里不必。

16 位两级先行进位的 8T 是怎么一级一级数出来的（想核对自己有没有漏掉组进位回灌那一级时展开）

16 位加法器采用 4 位一组的两级先行进位结构，设一级门延迟为 $T$ （此例中异或门也按 $1 T$ 计）：

阶段	延迟	说明
各位产生 $G_{i}$ 、 $P_{i}$	$1 T$	由 $X_{i}$ 、 $Y_{i}$ 经一级门
组内 CLU 产生组级 $G^{}$ 、 $P^{}$	$2 T$	与、或两级
组间 CLU 产生各组的进位输入 $C_{4}$ 、 $C_{8}$ 、 $C_{12}$	$2 T$	由 $G^{}$ 、 $P^{}$ 、 $C_{0}$ 算出
组进位回灌后，各组内部再算其余进位	$2 T$	← 最容易漏的一级
求和 $S_{i} = P_{i} \oplus C_{i}$	$1 T$
合计	$8 T$	对比 16 位行波约 $32 T$

组间 CLU 只算出每一组的进位输入（ $C_{4}$ 、 $C_{8}$ 、 $C_{12}$ ）。组内其余各位的进位（ $C_{1}, C_{2}, C_{3}, C_{5}, \dots$ ）必须等组进位回来之后再算一级才产生，漏掉这 $2 T$ 会得到 $6 T$ 的错误结果。

另外注意本例把异或门按 $1 T$ 计；教材在算 4 位全先行进位的 6 级门延迟时，异或门按 3 级门计。两套计法各自内部自洽，比较延迟时必须先统一口径，看题面怎么规定。

四、从加法器到 ALU

第一步：带标志加法器

一个纯粹的 $n$ 位加法器只会算两个数的和，既不能做减法，也不能告诉你结果有没有溢出。要让它支持无符号数和带符号数的加减，得在它外面补两样东西：

求补通路： $Y$ 输入端串一排反相器接二选一多路器，控制端 $S u b$ 同时作为最低位进位送入， $S u b = 1$ 时电路算 $X + \overset{―}{Y} + 1 = X - Y$
标志生成逻辑：从进位链和结果上引出四条信息

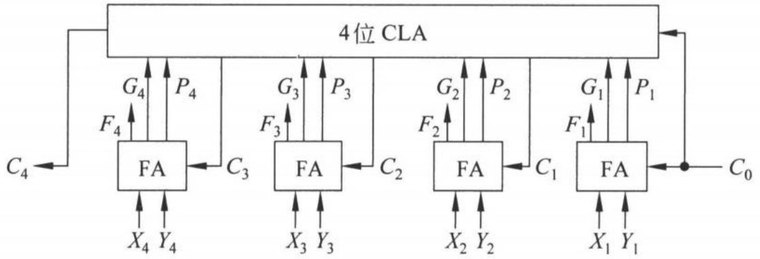

图 3.6　用全加器实现 n 位带标志加法器的电路
（袁春风《计算机组成与系统结构》第 3 版，见文末教材出处）

标志	表达式	从哪儿引出	对谁有意义
ZF	$Z F = 1 ⟺ F = 0$	结果全零检测（一个或非门）	两者都有
SF	$S F = F_{n - 1}$	结果最高位，直接引线	带符号数
OF	$O F = C_{n} \oplus C_{n - 1}$	进位链最高两级，一个异或门	带符号数
CF	$C F = S u b \oplus C_{o u t}$	进位输出与 $S u b$ 异或	无符号数

标志位的完整推导、减法版 OF 的独立表达式与三种溢出判别方法的统一，见补码加减运算与溢出判别。

教材图中用全加器画加法器只是为了讲清标志怎么产生；真正的电路一定用多级先行进位方式。

第二步：加上逻辑运算

一位 ALU 的内部结构很朴素：一个全加器算加法，若干逻辑门分别算「与」「或」，再用一个多路选择器按 ALUop 挑一路输出。 $n$ 位 ALU 就是 $n$ 个这样的单元加上进位链。

由此可以给 ALU 下一个准确的定义，也顺带分清它与加法器的边界：

🔴 ALU $=$ 带标志加法器（核心） $+$ 逻辑运算门 $+$ 多路选择器，是一种组合逻辑电路。对照之下：纯加法器只出和与进位；带标志加法器能加能减、能出四个标志，但不做逻辑运算。

🔴 ALUop 的位数决定操作种类的上限：3 位最多 8 种。题面给出 ALU 支持几种运算，就能反推控制字段至少几位（ $⌈ \log_{2} k ⌉$ ）。

第三步：移位器为什么在 ALU 外面

桶形移位器（barrel shifter）用大量多路选择器直接把每一位选到目标位置，一次完成任意位数的移位，而不是移一位重复若干次。

🔴 一次移多位不在 ALU 内部做。 ALU 顺带能移一两位，但一次移任意位数要用 ALU 外部的桶形移位器。放在外面有两点理由：简化 ALU 的控制逻辑、以及让移位与 ALU 运算可以并行。数据通路图上 ALU 旁边那个独立的方块就是它。

移位规则本身见定点数的移位运算。

考点速记

加法器是整个运算体系的瓶颈；串行进位慢的唯一原因是高位进位依赖低位进位（ $2 n$ 级门），先行进位把递推式展开成只依赖 $G$ 、 $P$ 、 $C_{0}$ 的两级与或式，4 位全先行进位 6 级门延迟且与位数无关。
全先行进位受扇入限制做不大，实际是组内并行 + 组间并行的两级结构；两级 CLA 中组内其余进位要等组进位回灌后再算一级，不与组进位同时产生。
ALU $=$ 带标志加法器 $+$ 逻辑运算门 $+$ 多路选择器，ALUop 位数决定操作种类上限；四个标志从进位链与结果上引出，其中 $C F = S u b \oplus C_{o u t}$ ；一次移多位由 ALU 外部的桶形移位器完成，好处是简化控制逻辑并支持移位与运算并行。

这一节在真题里被考过的形式（下方「真题练习」里属于本篇的那几道）：

给一条减法指令与两个操作数，问执行后 CF 与 OF 各是多少：按 $X + \overset{―}{Y} + 1$ 实做，CF 取 $C_{o u t}$ 的反（够减不置借位），OF 用 $C_{n - 1} \oplus C_{n}$ 。两个标志分别算，别互相推。
给一组数据下的 OF 与 CF，问换一组数据后是多少：考的是两者互相独立，重算一遍即可。
问某条件转移指令的转移条件表达式：先分清无符号比较还是带符号比较——无符号用 CF 与 ZF（"大于"是 $\overset{―}{C F + Z F}$ ），带符号用 SF、OF 与 ZF。
大题里问 SF 与 OF 的逻辑表达式： $S F$ 就是结果最高位 $F_{n - 1}$ ；加法的 $O F = A_{n - 1} B_{n - 1} \overset{―}{F_{n - 1}} + \overset{―}{A_{n - 1}} \overset{―}{B_{n - 1}} F_{n - 1}$ （同号相加、和却异号），减法版要单独写（异号相减、差与被减数异号）。题目要求"输入变量为 $A_{15}$ 、 $B_{15}$ 、 $F_{15}$ "时，答的就是这两个式子。
大题里问 ALUop / 移位控制信号至少几位： $⌈ \log_{2} (支持的操作种类数) ⌉$ 。

易错：减法直接把 $C_{o u t}$ 当 CF。要取反。

易错：把加法的 OF 表达式照抄到减法上。同号项要换成异号项。

易错：估算两级 CLA 延迟时，把组内其余进位当成与组进位同时产生。它们要晚一级。

易错：把桶形移位器算进 ALU 内部。它在 ALU 外面，为的是简化控制并支持并行。

教材出处

全加器公式、 $P_{i}$ / $G_{i}$ 的定义与含义、串行进位加法器（行波进位）延迟为 $2 n$ 级门：袁春风《计算机组成与系统结构》第 3 版 §3.2.1～§3.2.2，印刷页 p56–p57
先行进位表达式展开、4 位全先行进位加法器关键路径 6 级门延迟、32 位全先行进位因扇入过大不现实、两级先行进位延迟与位数无关：同书印刷页 p57–p58
带标志加法器电路（图 3.6）与四个标志表达式：同书 §3.2.3 带标志加法器，印刷页 p58
ALU 以带标志加法器为核心、ALUop 位数决定操作种类、一位 ALU 结构、桶形移位器置于 ALU 之外的两点理由：同书 §3.2.4 算术逻辑部件，印刷页 p59
补码加减运算部件（图 3.9）中 $S u b$ 同时控制反相器与最低位进位输入：同书 §3.3.1，印刷页 p60
