乘除运算的基本原理与实现结构

2026 大纲 二(二)3 乘/除运算(乘/除法运算的基本原理,乘法电路和除法电路的基本结构)。两处都写着"基本",意思是要的是原理和结构,不是手推长表。

二进制让"乘以一位"退化成"取或不取"

机器不会乘法,它只会加法和移位。之所以还能算乘法,靠的是二进制的一个特性:

🔴 二进制每一位只有 0 和 1,所以"乘以一位"退化成了"取或不取"——一个与门就够了,再配上移位与加法就凑成了乘法。十进制做不到这一点(乘以 7 不是取或不取的事)。

于是乘法变成一条递推式,共 n 次"判断—加法—右移":

Pi+1=21(Pi+X×Yni)

这条式子里藏着一个很省硬件的设计:

🔴 乘积有 2n 位,加法器却只需要 n 位。 因为部分积每步右移一位,已经移出去的低位不会再被修改——它们被逐位推进乘数寄存器,最后凑成乘积的低 n 位;每一步真正参与相加的永远只有部分积的高 n 位。若改成手算式的"被乘数左移",加法器就必须做到 2n 位。

除法是它的镜像,两者的移位方向正好相反:

🔴 乘法右移、除法左移。 乘法器(PY右移,部分积不断被 ×21;除法器(RQ左移,中间余数不断被 ×2 去和不动的除数比较。记法:乘法往小里走、除法往大里走,移位方向跟着权重的变化走。

⚠️ 还有一条能省掉很多记忆的观察:乘数 / 商寄存器是"边腾边填"的——每移一位就用掉一位乘数(或被除数)、腾出一个空位,正好接住新产生的一位结果。所以它运算中途装的既不是操作数也不是结果,而是一半一半。记住这条,各寄存器的初值终值都不必背。

一、乘法:把"乘"拆成机器会做的事

X×YY=0.Y1Y2Yn

X×Y=i=1nX×Yi×2i

每一项只需要两种能力:Yi 只能取 0 或 1,所以 X×Yi 要么是 0、要么就是 X 本身(一个与门);×2i 就是移位。整个乘法只用到「判位」「移位」「加法」。

直接照搬手算式子做电路很浪费,教材给出三处改进:

改进做法省下什么
边算边累加每求出一项就立刻累加成部分积 Pi,不是全算完再求和n1 份中间项存储
部分积右移,而非被乘数左移被乘数原地不动,每步把部分积右移一位省一半加法器宽度(见速查)
Yi=0 时只移不加对为 1 的位做"加法 + 右移",为 0 的位只右移省时间;也是 Booth"遇连续 0/1 跳过加法"的同源思路

把递推式一路展开就是 21(21(21(0+XYn)+XYn1))n21 嵌套,正好还原成上面那个求和式。

二、迭代式运算器的通用骨架

三条改进落到电路上,就是一套三寄存器 + 一个计数器 + 控制逻辑的骨架。乘法器、除法器都是这个骨架,只是控制逻辑不同。

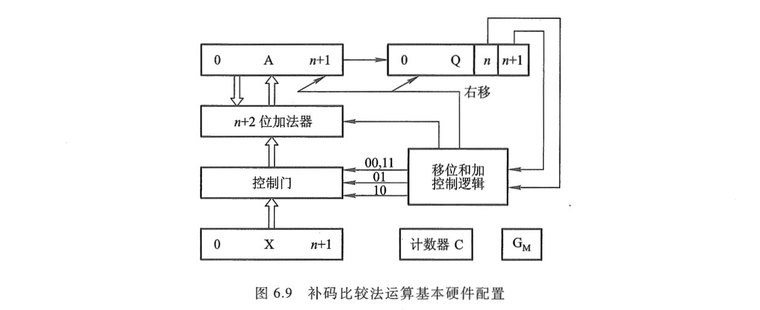

图 6.9 补码比较法运算基本硬件配置
图 6.9 补码比较法运算基本硬件配置
(唐朔飞《计算机组成原理》第 3 版,见文末教材出处)

以 32 位无符号乘法为例:

部件初值结束时
X 被乘数寄存器被乘数不变(全程只被读)
P 乘积寄存器(部分积)064 位乘积的高 32 位
Y 乘数寄存器乘数64 位乘积的低 32 位
C 进位触发器0保存加法器的进位
计数器 Cn32每循环减 1,减到 0 结束
ALU受控制逻辑指挥,对 PX 做加法,结果在"写使能"下送回 P
每次循环各寄存器怎么移,以及图 6.9 上的 A/X/Q 与上表的 P/X/Y 怎么对(想确认移位到底谁进谁出、或对着教材图找不到进位触发器时展开)

每次循环,CPY 同步右移C 移入 P 的最高位,P 的最低位移出到 Y 的最高位,Y 的最低位移出,0 移入 C。而 Y 的最低位被送到控制逻辑,用来决定这一步加不加。

图 6.9 画的是补码乘法器,寄存器记作 AXQ;上表按无符号乘法列,记作 PXY。三者一一对应:

A (部分积)P,X (被乘数)X,Q (乘数)Y

两处不同不影响骨架:

  • 图中 AXQ 均为 n+2 位(X 含两位符号位,Q 含一位符号位与末尾的附加位)。这种双符号位写法里,多出的那位符号位本身就承接了部分积累加时越出的一位,所以图上没有单独的进位触发器 C;上表按单符号位列,就得补一个 C
  • 图右侧的「移位和加控制逻辑」就是骨架里的控制逻辑。它受 Q 寄存器末两位控制——这正是 Booth 乘法「看相邻两位决定加减」在硬件上的落点。

换掉的只是寄存器的名字和符号位的位数,"三寄存器 + 计数器 + 控制逻辑"这个骨架没有变。

原码乘与补码乘的分界:上面这套流程为什么不能直接拿去算补码(想弄清 Booth 算法是从哪冒出来的时展开)

上面这套流程有一个隐含前提:参与相加的都是无符号数,只做加法。原码乘法正好满足——符号位单独异或,数值位当成两个无符号数相乘,最后拼上符号:

Z0=X0Y0,Z1Z2n=(0.X1Xn)×(0.Y1Yn)

但机器里的带符号整数是补码,最高位带负权重 2n1,把它当普通数值位送进上面的流程会算错。两条出路:

出路做法代价
转成原码先取绝对值,算完再定符号多两次求补,且符号要单独处理
让符号位直接参与运算Booth 乘法每步多一种选择:还要能做减法

补码乘法之所以要引入"减",根子就在那个负权重上——这也是乘法器的 ALU 必须支持加和减两种运算的原因。

三、除法器的结构

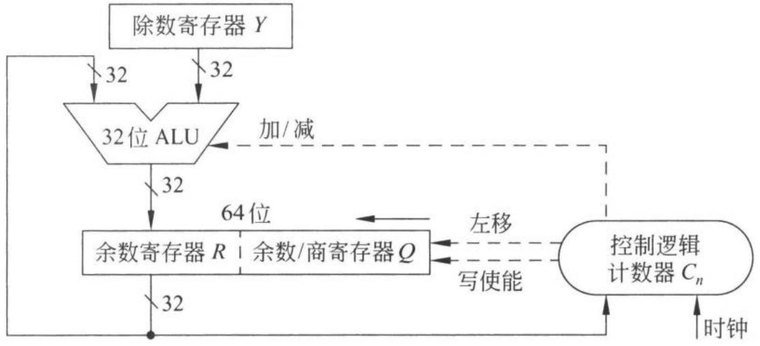

图 3.15 32 位除法运算逻辑结构
图 3.15 32 位除法运算逻辑结构
(袁春风《计算机组成与系统结构》第 3 版,见文末教材出处)

除法的普遍形式是

被除数 2n 位÷除数 n 位=商 n 位 + 余数 n 位

n 位数除以 n 位数也归到这个形式里,办法是把被除数扩展成 2n。扩展方式按数据类型分三种:

情形扩展方式R 初值Q 初值会不会溢出
两个 n 位定点正整数相除(单精度除法)被除数高位补 n 个 0全 0被除数不会(商必不超过 n 位)
两个 n 位定点正小数相除(浮点尾数)被除数低位补 n 个 0被除数全 0见下
2n 位 ÷ n 位(双精度除法)无须扩展被除数高 n被除数低 n可能(商可能多于 n 位)

🔴 扩展方式还要看符号性:带符号数扩展要符号扩展(复制符号位),无符号数扩展要高位补 0。同一张框图,题面把操作数说成"32 位无符号数"还是"32 位带符号数",R 的初值填法就不同。

以 64 位 ÷ 32 位为例,各部件的职责:

部件初值结束时
Y 除数寄存器除数不变
R 余数寄存器被除数的高 32 位余数
Q 余数/商寄存器被除数的低 32 位32 位商
计数器 Cn32每循环减 1,减到 0 时结束
ALU受控制逻辑指挥,对 RY加/减两种运算,结果在"写使能"下送回 R
每次循环 R 与 Q 怎么动,以及开始迭代之前的那一轮取值判断(想确认 Q 里中途装的是什么,或除数为 0、商溢出在整数与浮点下各自怎么处理时展开)

每次循环 RQ 同步左移Q 的最高位移入 R 的最低位,Q 空出的最低位用来上商。所以运算中途 Q 里是"一部分被除数/中间余数、一部分商",只有最后一步才全部变成商——Q 叫"余数/商寄存器"不是随便起的名字。

除法是唯一会在运算部件内部触发异常的算术运算。在真正开始迭代之前,必须先做一轮判断:

情况结果
被除数为 0、除数不为 0(或整数除法中 |被除数| < |除数|)商为 0,余数为被除数,不再迭代
除数为 0整数:"除数为 0"异常;浮点:结果为无穷大
被除数与除数都为 0整数:除法错异常;浮点:产生 NaN
商可能溢出异常(见速查,2n1÷(1)

第四类最容易被漏掉:两个完全合法的数相除,商却可能不合法

CPU 检测到异常后的响应流程与其他异常一致:关中断 → 保护断点(PC)与程序状态(PSW)→ 切换到内核态 → 跳转到异常处理程序入口。

四、三种实现层次:时间与硬件的交换

同一个乘法可以用三种代价完全不同的方式做出来。速度差别的根源始终是"花几个时钟周期"与"用多少硬件"之间的交换。

层次做法耗时硬件代价
软件循环用加法和移位指令写循环最慢,每位一轮循环、每轮若干条指令无额外硬件
ALU + 移位器(多周期)一套加法器反复用,每周期处理一位n 位乘法约 n 个时钟周期一个 ALU + 移位逻辑 + 计数器
阵列乘法器(单周期)把全加器铺成阵列,一次并行算完一个时钟周期(纯组合逻辑)面积随位数平方增长
阵列乘法器内部长什么样,以及它凭什么一拍出结果(想弄清"移位"在阵列里去哪儿了时展开)

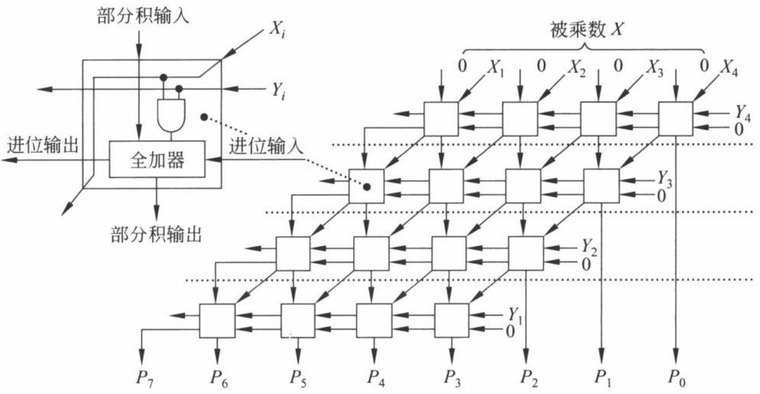

图 3.13 4×4 位基于 CRA 的阵列乘法器
图 3.13 4×4 位基于 CRA 的阵列乘法器
(袁春风《计算机组成与系统结构》第 3 版,见文末教材出处)

每个"细胞模块"(图中的一个方框)只有两个元件:一个与门XiYj 这一位部分积,一个全加器把它与上方传下来的部分积和左侧传来的进位相加。手算式里"每行向左错一位"的移位,在阵列里由全加器的空间错位直接实现——不需要真的做移位操作。

它是纯组合逻辑电路:没有寄存器、没有时钟、没有循环。数据从输入端进去,穿过一层层全加器,从输出端出来就是结果。这也是它与前两种的本质区别:前两种是"同一套硬件用 n 次",它是"n2 套硬件用 1 次"。32×32 位要上千个全加器,所以它在数字信号处理这类乘法密集的场合才划算。

阵列乘法器本身还能再快:把行波进位换成进位保留加法器(CSA),让本级进位与本级和一起输出到下一级、而不是在本级内横向传播;再往上还有树形结构,把加法级数从 O(N) 压到 O(logN)。这些属于了解层面。

乘除法器里的那个 ALU 就是补码加减运算部件(想确认一套加法器怎么同时承担加和减时展开)

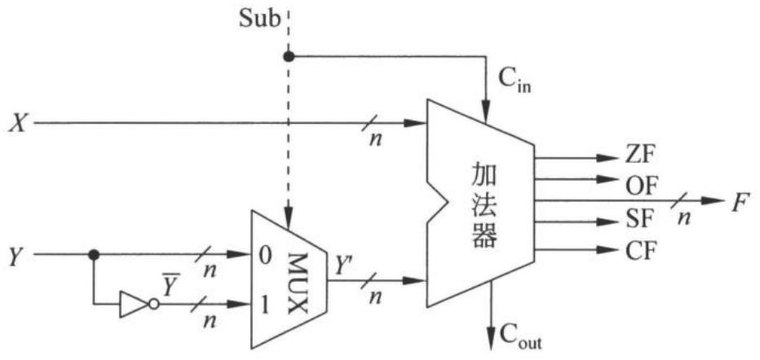

图 3.9 补码加减运算部件
图 3.9 补码加减运算部件
(袁春风《计算机组成与系统结构》第 3 版,见文末教材出处)

Y 输入端串一排反相器接二选一多路器,控制信号 Sub 同时接到最低位进位输入——Sub=1 时电路算 X+Y+1=XY一套加法器同时承担加和减,这正是"除法器的 ALU 只需两种运算"却足以跑加减交替法的原因。完整推导见补码加减运算与溢出判别

考点速记

  1. 乘法能化成"移位 + 加",根子在二进制的每一位只有 0 和 1;硬件相对手算做了三处改进,其中"部分积右移而非被乘数左移"最关键——它让两个 n 位数相乘只需 n 位加法器
  2. 迭代式运算器的通用骨架是三寄存器 + 计数器 + 控制逻辑计数器在控制逻辑模块内(既不是与 R/Q/Y 并列的数据寄存器,也不在 ALU 里);乘数 / 商寄存器"边腾边填";乘法器右移、除法器左移
  3. 除法的普遍形式是 2n÷ n 位;除法器的 ALU 只需加、减两种运算——除法的全部工作是"用中间余数减除数试商",不够减时改成加除数,不需要 ALU 会乘除;两类异常是除数为 0 与商溢出2n1÷(1)=2n1 越界一格,是补码不对称的后果)。

这一节在真题里被考过的形式multiplication-division 这个 topic 至今只有 3 道题,其中选择题只有 1 道):

  • 挑关于整数乘法运算的错误叙述:四个选项通常踩"阵列乘法器可在一个时钟周期完成"(对)、"用 ALU 加移位器实现的乘法无法在一个周期内完成"(对,它要迭代 n 次)、"变量与常数的乘法可编译优化成若干移位与加减"(对)、"两个变量的乘法无法编译为移位加法的循环实现"(——可以,那正是本篇讲的迭代算法)。
  • 大题里出现的乘除:一般不单独考算法本身,而是作为数据通路 / 指令执行题的一环出现(如问乘法指令的执行阶段要几个时钟周期)。

⚠️ 下方「真题练习」挂的 multiplication-division 只有 3 道题,却由本篇与 Booth 乘法恢复余数除法加减交替法 四篇共用——所以后三篇的真题练习看起来会是同一批题,这不是重复挂载,是这个考点本身出题就少。

易错:把计数器画进 ALU 或当成第四个数据寄存器。它在控制逻辑里。

易错:认为除法器的 ALU 需要会乘除。它只需要加和减。

易错:以为两个变量相乘编译不成移位与加法。迭代实现就是。

教材出处
  • 手算乘法的三个特点、硬件的三处改进(累加部分积、部分积右移、为 0 只移不加)、"只需用 n 位加法器就可实现两个 n 位数相乘"、递推公式 Pi+1=21(Pi+X×Yni):袁春风《计算机组成与系统结构》第 3 版 §3.3.3 原码乘法运算,印刷页 p62–p63
  • 32 位无符号乘法逻辑结构(图 3.10)各寄存器职责与同步右移规则:同书印刷页 p63–p64
  • 阵列乘法器的细胞模块构成、"移位由全加器的空间错位实现"、CSA 与树形结构:同书 §3.3.5 快速乘法器,印刷页 p67–p69
  • 除法前的取值判断(除数为 0、商为 0、商溢出如"补码中最大负数除以 1"):同书 §3.3.6 原码除法运算,印刷页 p69
  • 32 位除法逻辑结构(图 3.15)中 Y/R/Q/计数器/ALU 的职责、RQ 同步左移上商规则:同书印刷页 p70
  • "n 位定点数的除法实际上是用一个 2n 位的数去除以一个 n 位的数"、被除数扩展的三种情况与单/双精度除法的溢出差别:同书印刷页 p71
  • 补码加减运算部件(图 3.9):同书 §3.3.1 补码加减运算,印刷页 p60
  • 补码比较法(Booth 算法)运算基本硬件配置(图 6.9)、A/X/Q 三个寄存器的位宽与职责:唐朔飞《计算机组成原理》第 3 版 §6.2 定点运算,印刷页 p255
